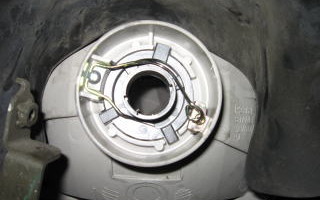

・H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
※バーナーの破損を防ぐためアッパーカウルは取り外して行ってください。
・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。
・イグナイターはこの位置に取り付け出来ます。
・バラストはこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・イグナイターはフューエルタンク下のこの位置に取り付け出来ます。
・シート下のボックスを写真の白丸部分の様に削りとります。
・バラストはこの位置に取り付け出来ます。
・削り取った部分に配線を通します。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・ヘッドライトにバーナーを取り付けます。
・防水ゴムを取り付けます。
・イグナイターはこの位置に取り付け出来ます。
・バラストはこの位置に取り付け出来ます。
・リレーを取り付け電源のプラス、マイナスを写真の位置に取り付けます。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・H7バーナーを右側(Low)に取り付けます。
・防水カバーに29mmの穴を空けます。
・防水カバーを取り付けしバーナーに付いている防水ゴムをはめ込みます。
・イグナイターは右側サイドカウルに取り付け出来ます。
・サイドカウルを取り付けたところです。
・バラスト、電源リレーはシート下に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。
・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・イグナイターはこの位置に取り付け出来ます。
・バラストはテールカウル内のこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・Low(左側)にH7バーナーを取り付けます。
※H7用アダプター使用
・イグナイターはこの位置に取り付け出来ます。
・丸で囲んである裏側にイグナイターがあります。
・バラストはこの位置に取り付け出来ます。
・丸で囲んである裏側にバラストがあります。
・リレーはバッテリー横に設置可能です。
※電源は必ずプラス、マイナス共にバッテリーに取り付けてください。
・HIDバーナーに付いている防水ゴムを切り取ります。
※切り取る際は配線を切らないように注意してください。
・HIDバーナーにH7用アダプターを取り付けます。
・HIDバーナーと防水ラバーを取り付けます。
・イグナイターはこの位置に取り付け出来ます。
・バラストはこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯確認をしてください。
・H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・ヘッドライトケースに穴を空けます。
・直径51mm程の穴を空けるとHIDキットに付属の防水ゴムが取り付け出来ます。
・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。
・イグナイターはこの位置に取り付け出来ます。
・バラストは左側サイドカバー内側の、この位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・ヘッドライトユニットを取り外し H4ホルダーを取り付けます。
・防水ラバーを写真の様に5mmほどカットします。
height=”240″ />
・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。
・イグナイターはこの位置に取り付け出来ます。
・バラストは右アンダーフレームのこの部分に取り付け出来ます。
・右ボディカバーの内側に電源リレーは取り付け出来ます。
・下側から見るとこの位置です。
・電源ハーネスは針金などで上側の隙間から引っ張ると通しやすいです。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・リレーハーネスからのカプラーとバラストを繋ぎ、各部ハーネスが
遊ばないよう他のハーネスと共にタイラップで束ねて下さい。
・フレームに沿って配線していきます。
・イグナイターのハーネスを繋ぎ、余ったハーネスは束ねておきます。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・イグナイターはこの位置に取り付けできます。
・バラストはこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。
・H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・ヘッドライトケースのバーナー干渉部にφ41mmの穴を空けます。
・ライトレンズを装着するとこの様になります。
・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
・ヘッドライトケースを車両に戻します。
・イグナイターはこの位置に取り付け出来ます。
・バラストはこの位置に取り付け出来ます。
・電源リレーはこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・余った配線は稼働部に気を付けてまとめて下さい。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・アッパーカウルを取り外します。
・H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
※バーナーの破損を防ぐためアッパーカウルは取り外して行ってください。
・イグナイターはこの位置に取り付け出来ます。
・バラストはシートカウル内、左側フレームに取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
・ H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。
イグナイターはフューエルタンク下の白丸の位置に取り付け出来ます。
・バラストはシートカウル右横に取り付け出来ます。
・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
