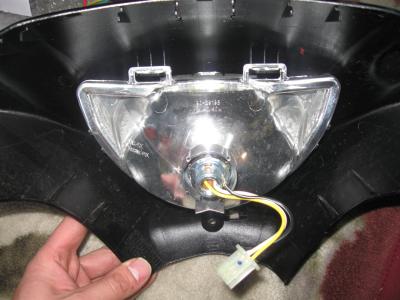

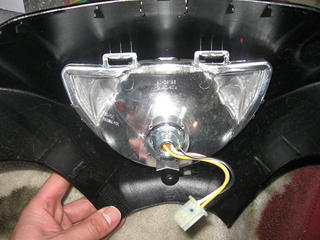

・ヘッドライトカウルを取り外し、ノーマルヘッドライトソケットとハロゲンバルブを取り外します。

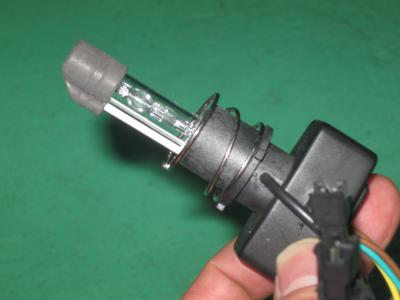

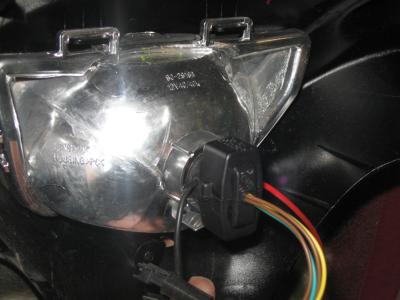

・ＨＩＤバーナーに付属のスプリングを組み付けヘッドライトへ取り付けます。

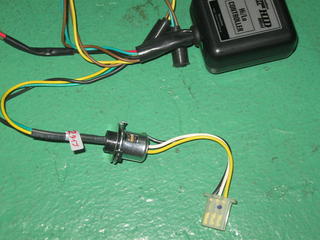

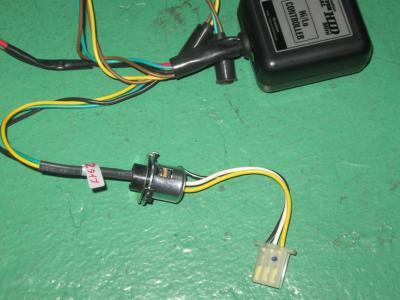

・コントロールユニットにノーマルヘッドライトソケットを組み付けます。

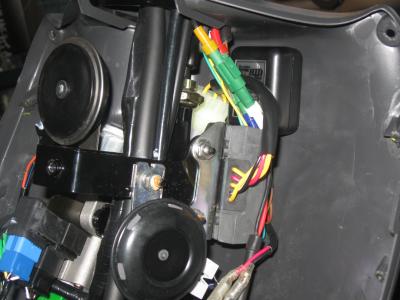

・コントロールユニットはこの様な位置に取り付け出来ます。

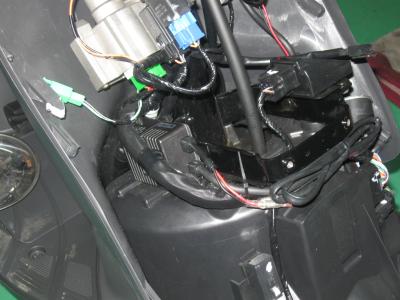

・バラストはこの様な位置に取り付け出来ます。

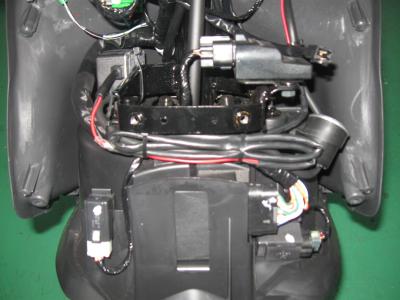

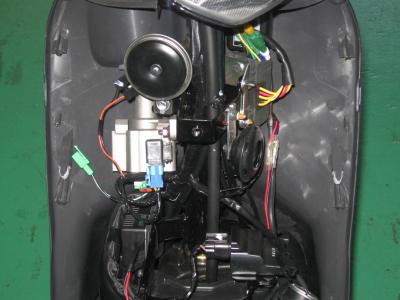

・コントロールユニットとバラストの位置関係はこの様になります。

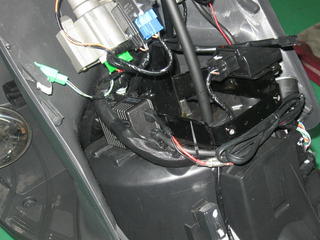

・バーナー、バラスト、コントロールユニットを接続します。

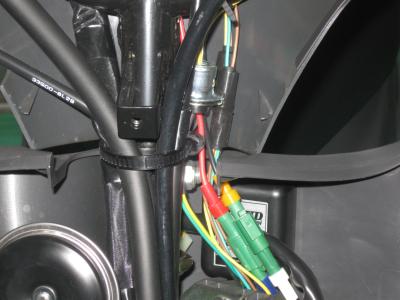

　配線が引っ張られたりしない様、各可動部に注意して下さい。





















・余った配線は可動部に注意しまとめるなどして処理して下さい。

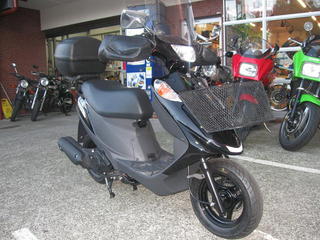

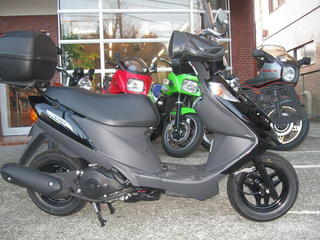

・点灯、切替とも作動確認を行いカウル類を戻して完成です。
