メーカー別取付事例&車種別適合

クイックリンク

※GIRELA

 ・RUNNER

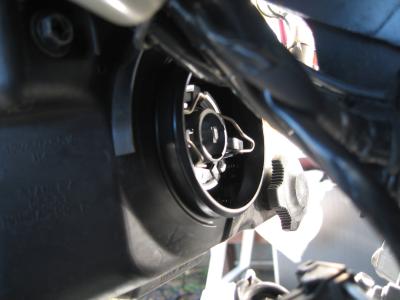

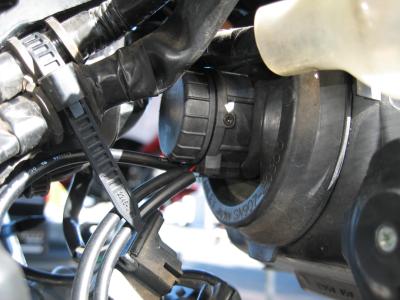

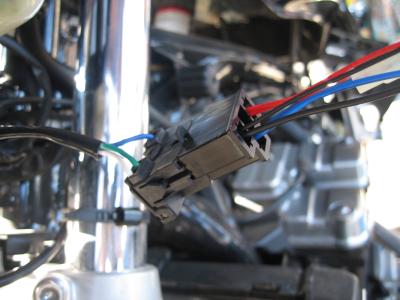

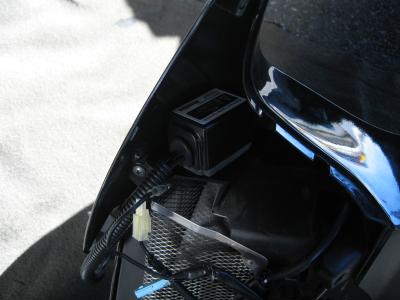

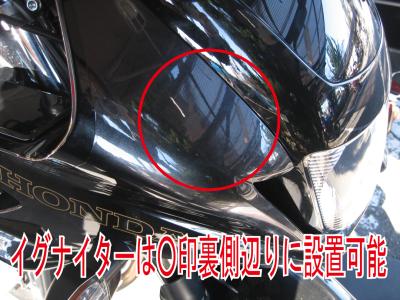

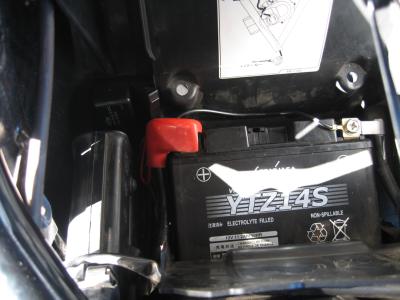

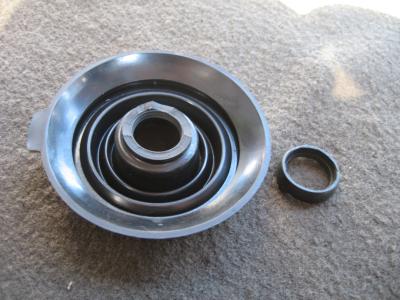

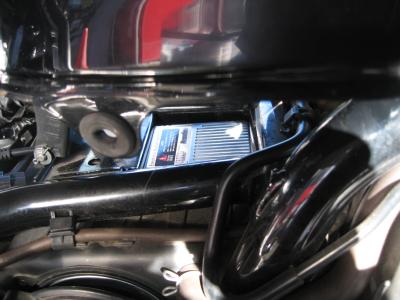

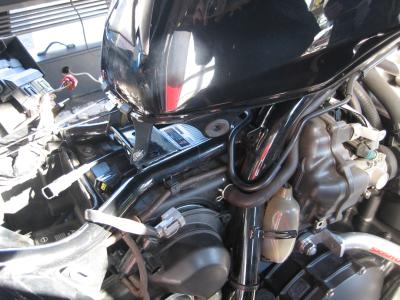

cb1300sb(sc54).01.1080.jpg cb1300sb(sc54).02.1080.jpg cb1300sb(sc54).03.1080.jpg cb1300sb(sc54).04.1080.jpg cb1300sb(sc54).05.1080.jpg cb1300sb(sc54).06.1080.jpg cb1300sb(sc54).08.1080.jpg cb1300sb(sc54).09.1080.jpg cb1300sb(sc54).07.1080.jpg cb1300sb(sc54).10.1080.jpg cb1300sb(sc54).11.1080.jpg

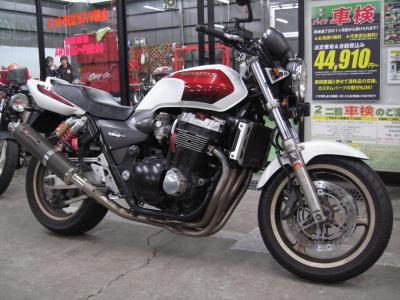

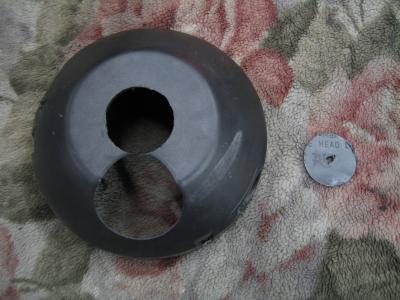

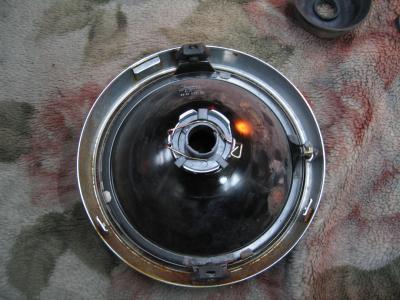

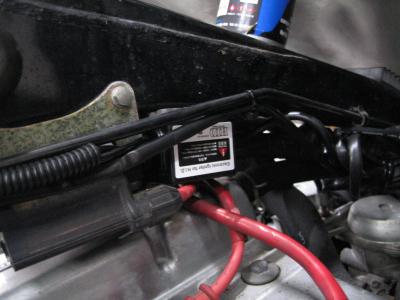

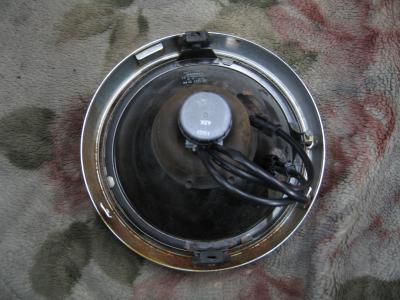

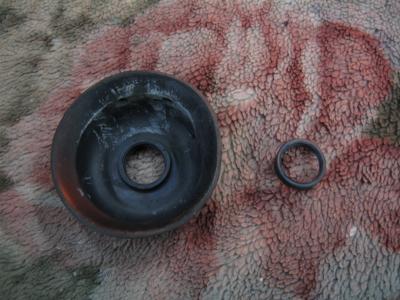

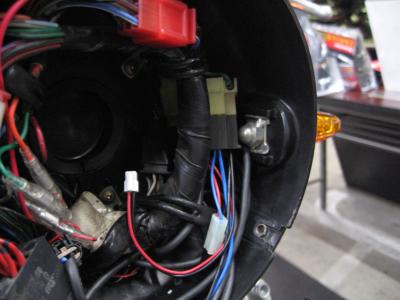

cb1300sf(sc40).01.1080.jpg cb1300sf(sc40).02.1080.jpg cb1300sf(sc40).03.1080.jpg cb1300sf(sc40).04.1080.jpg cb1300sf(sc40).05.1080.jpg cb1300sf(sc40).06.1080.jpg cb1300sf(sc40).07.1080.jpg cb1300sf(sc40).08.1080.jpg cb1300sf(sc40).09.1080.jpg cb1300sf(sc40).10.1080.jpg cb1300sf(sc40).11.1080.jpg

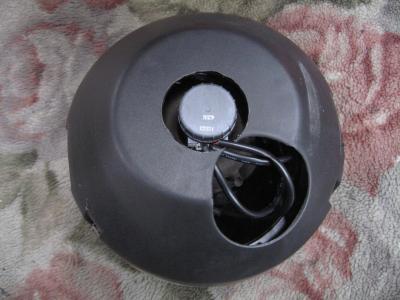

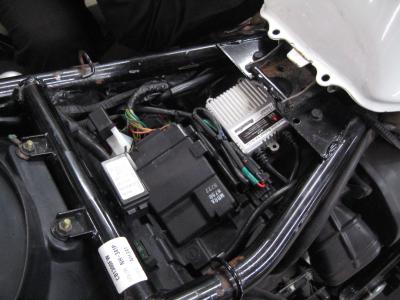

※こちらの車両はオプションのエクステンションヘッドライトケースAを使用しています。

 通常はヘッドライトケース穴空け加工+ケース自体を前方へオフセットさせる措置が

 必要となります。(穴空けのみだとキーシリンダーに接触する為)

cb400sf_hv.01.1080.jpg cb400sf_hv.02.1080.jpg cb400sf_hv.03.1080.jpg cb400sf_hv.04.1080.jpg cb400sf_hv.05.1080.jpg cb400sf_hv.06.1080.jpg cb400sf_hv.07.1080.jpg cb400sf_hv.08.1080.jpg cb400sf_hv.09.1080.jpg cb400sf_hv.10.1080.jpg cb400sf_hv.011.1080.jpg

※こちらの車両はオプションのエクステンションヘッドライトケースBを使用しています。

通常はヘッドライトケース穴空け加工+ケース自体を前方へオフセットさせる措置が

必要となります。(穴空けのみだとキーシリンダーに接触する為)

※ページ下部にREVO現行ユニット取付位置例有り

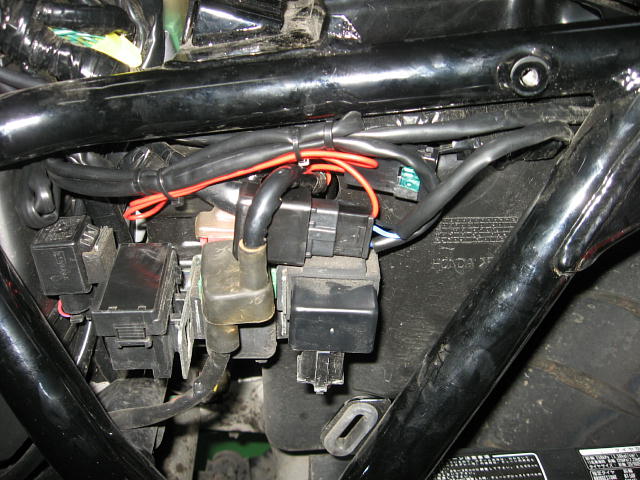

cb400sf%E2%85%A201.JPG cb400sf%E2%85%A202.JPG cb400sf%E2%85%A203.JPG cb400sf%E2%85%A204.JPG cb400sf%E2%85%A205.JPG cb400sf%E2%85%A206.JPG cb400sf%E2%85%A207.JPG cb400sf%E2%85%A208.JPG cb400sf%E2%85%A209.JPG cb400sf%E2%85%A213.JPG cb400sf%E2%85%A210.JPG cb400sf%E2%85%A214.JPG cb400sf311.JPGcb400sf%E2%85%A212.JPG

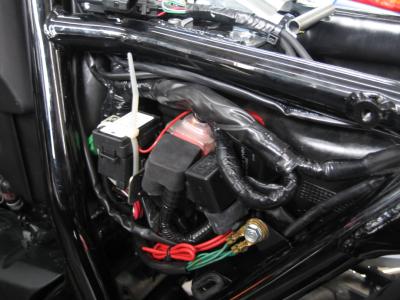

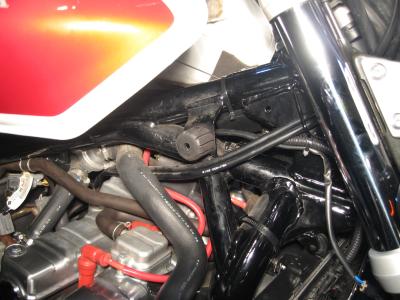

※REVO現行ユニット取付位置例

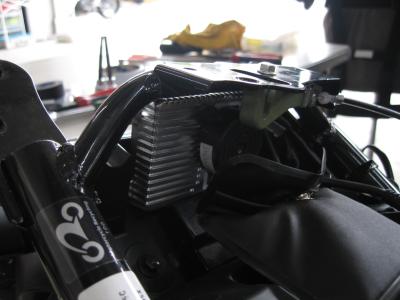

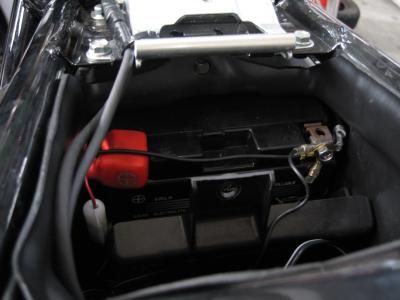

IMG_1504.1080.jpg IMG_1516.1080.jpg IMG_1527.1080.jpg IMG_1530.1080.jpg

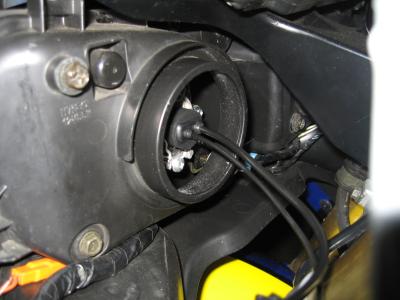

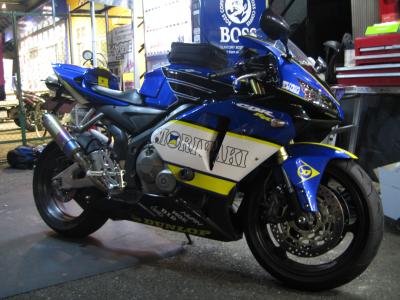

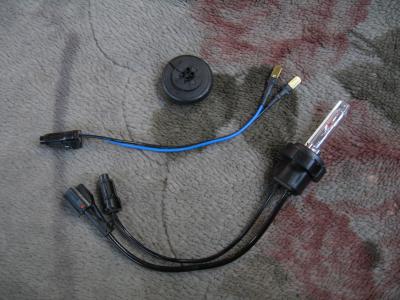

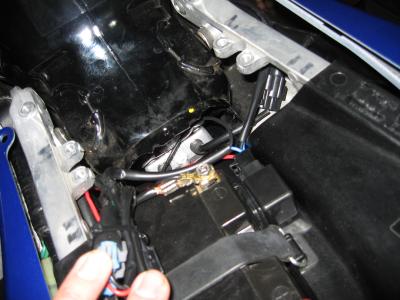

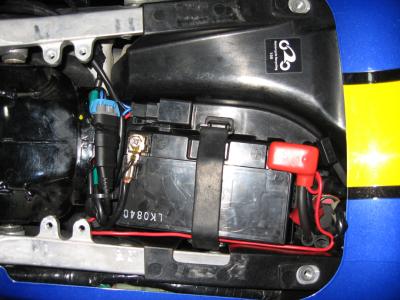

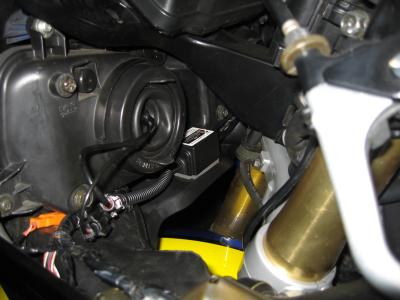

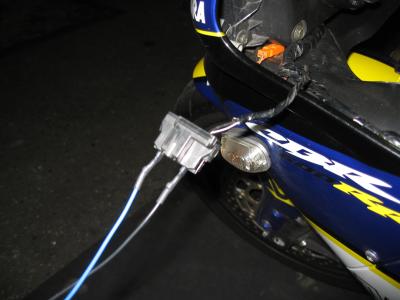

cbr600rr'06.00.1080.jpg cbr600rr'06.01.1080.jpg cbr600rr'06.02.1080.jpg cbr600rr'06.03.1080.jpg cbr600rr'06.04.1080.jpg cbr600rr'06.05.1080.jpg cbr600rr'06.06.1080.jpg cbr600rr'06.07.1080.jpg

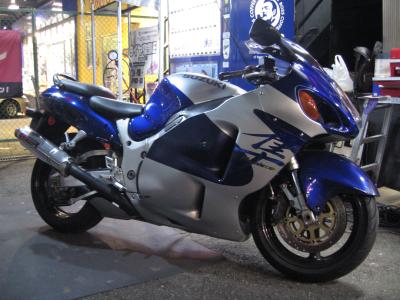

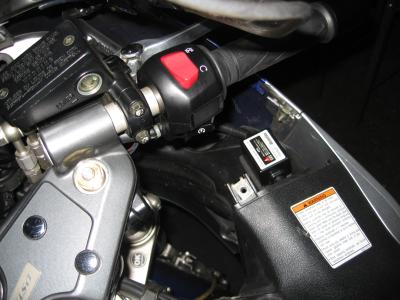

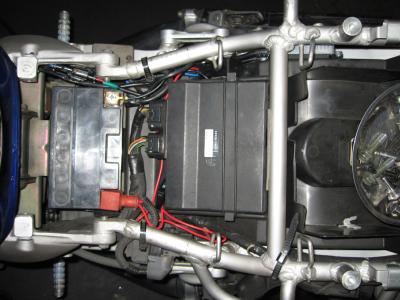

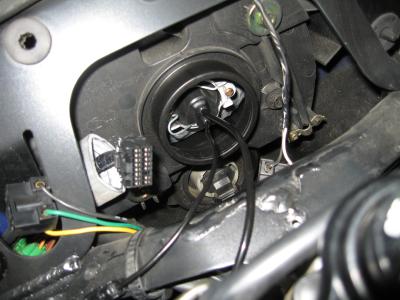

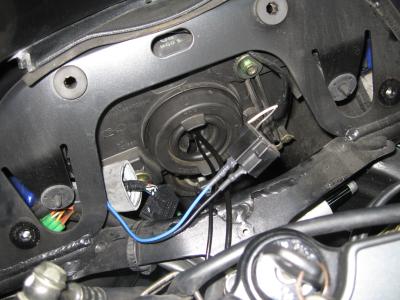

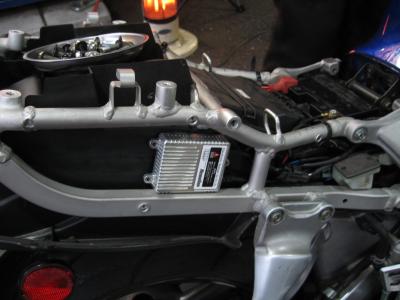

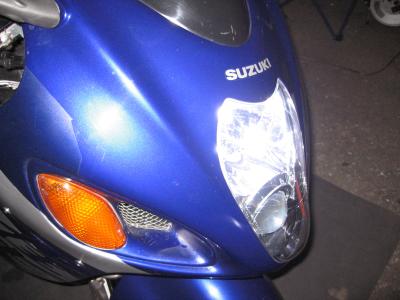

hayabusa.01.1080.jpg hayabusa.02.1080.jpg hayabusa.03.1080.jpg hayabusa.04.1080.jpg hayabusa.05.1080.jpg hayabusa.06.1080.jpg hayabusa.07.1080.jpg hayabusa.08.1080.jpg
sw_gt.01.1080.jpg sw_gt.02.1080.jpg sw_gt.03.1080.jpg sw_gt.04.1080.jpg sw_gt.05.1080.jpg sw_gt.06.1080.jpg sw_gt.07.1080.jpg sw_gt.08.1080.jpg

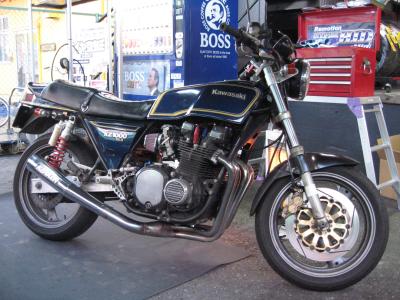

※こちらの車両はノーマルではないため取付事例としてご覧下さい。

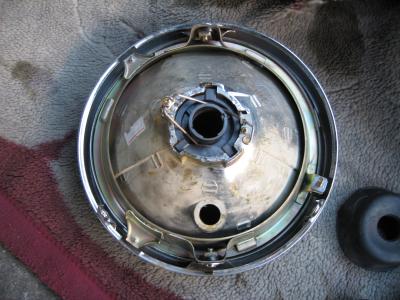

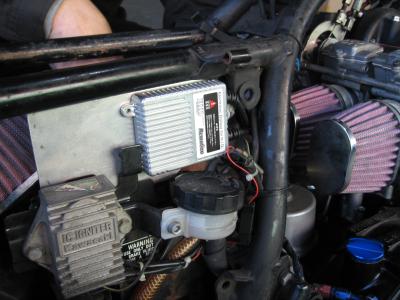

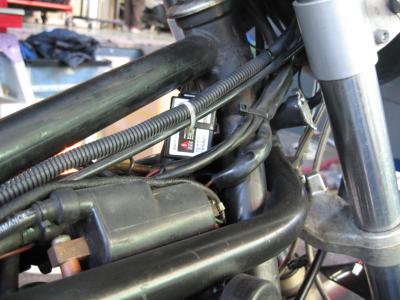

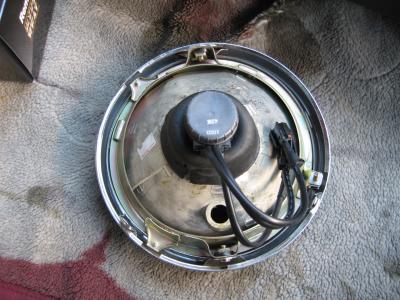

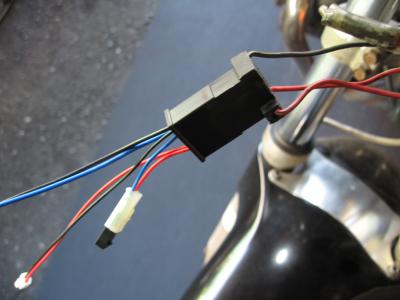

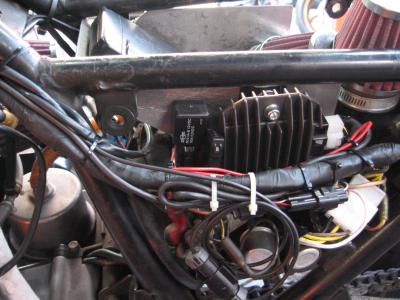

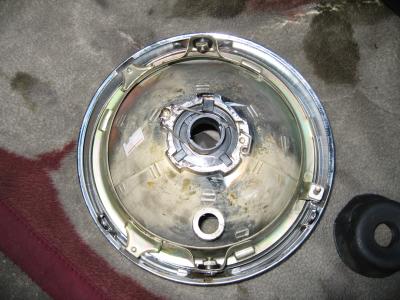

z1000mk2.01.1080.jpg z1000mk2.02.1080.jpg z1000mk2.03.1080.jpg z1000mk2.04.1080.jpg z1000mk2.05.1080.jpg z1000mk2.06.1080.jpg z1000mk2.07.1080.jpg z1000mk2.08.1080.jpg
zephyr1100.01.1080.jpg zephyr1100.02.1080.jpg zephyr1100.03.1080.jpg zephyr1100.04.1080.jpg zephyr1100.05.1080.jpg zephyr1100.06.1080.jpg zephyr1100.07.1080.jpg zephyr1100.08.1080.jpg zephyr1100.09.1080.jpg zephyr1100.10.1080.jpg
zx12r.01.1080.jpg zx12r.02.1080.jpg zx12r.03.1080.jpg zx12r.04.1080.jpg zx12r.05.1080.jpg zx12r.06.1080.jpg zx12r.07.1080.jpg zx12r.08.1080.jpg zx12r.09.1080.jpg zx12r.10.1080.jpg zx12r.11.1080.jpg zx12r.12.1080.jpg zx12r.13.1080.jpg
address_v125-k9,01.1080.jpg address_v125-k9,02.1080.jpg address_v125-k9,04.1080.jpg address_v125-k9,05.1080.jpg address_v125-k9,06.1080.jpg address_v125-k9,07.1080.jpg address_v125-k9,08.1080.jpg address_v125-k9,09.1080.jpg address_v125-k9,10.1080.jpg address_v125-k9,11.1080.jpg address_v125-k9,12.1080.jpg

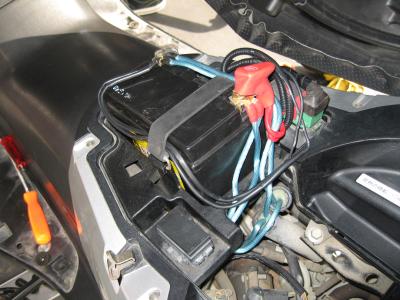

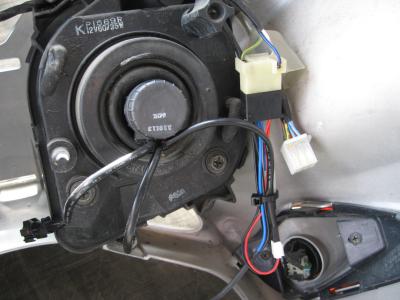

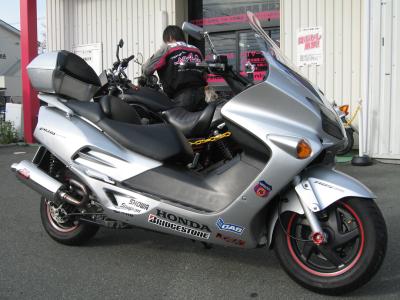

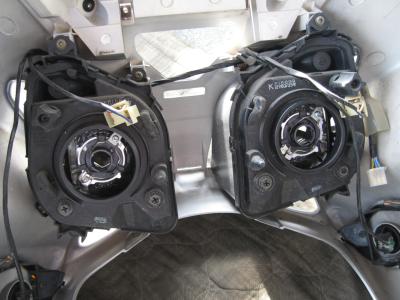

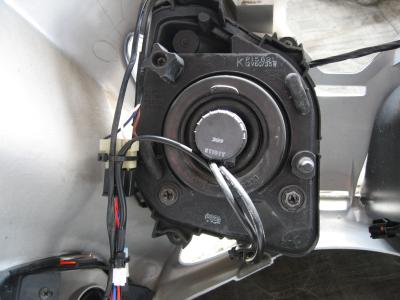

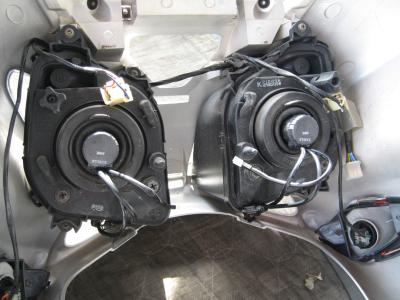

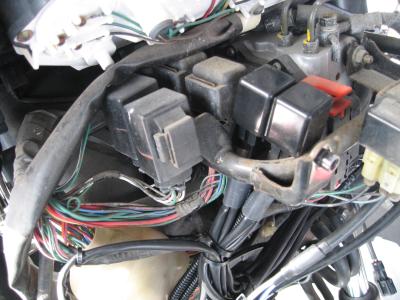

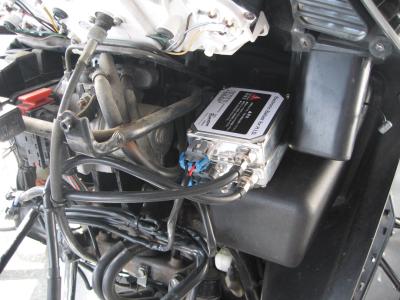

forza(mf06).01.1080.jpg forza(mf06).02.1080.jpg forza(mf06).03.1080.jpg forza(mf06).04.1080.jpg forza(mf06).05.1080.jpg forza(mf06).06.1080.jpg forza(mf06).07.1080.jpg forza(mf06).08.1080.jpg forza(mf06).09.1080.jpg
gpz900r.01.1080.jpg gpz900r.02.1080.jpg gpz900r.03.1080.jpg gpz900r.04.1080.jpg gpz900r.05.1080.jpg gpz900r.06.1080.jpg gpz900r.07.1080.jpg gpz900r.08.1080.jpg

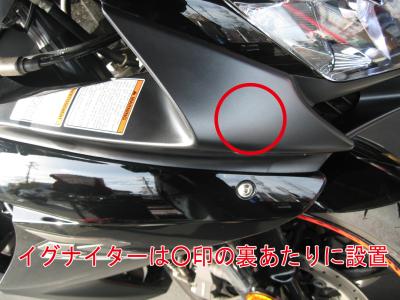

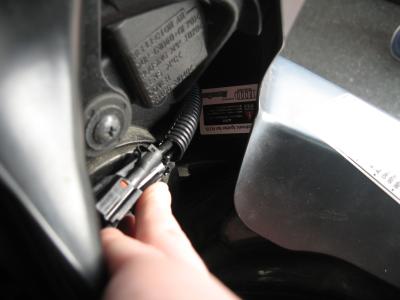

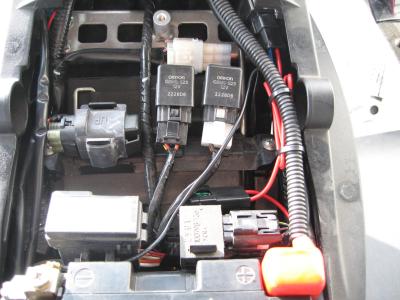

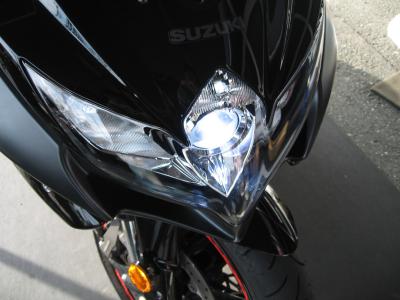

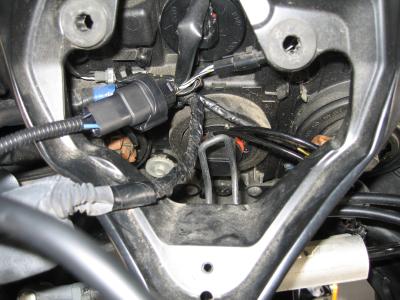

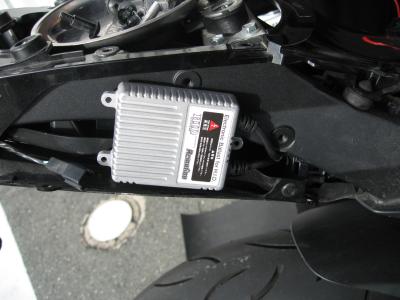

gsxr750(08).01.1080.jpg gsxr750(08).02.1080.jpg gsxr750(08).03.1080.jpg gsxr750(08).04.1080.jpg gsxr750(08).05.1080.jpg gsxr750(08).06.1080.jpg gsxr750(08).07.1080.jpg

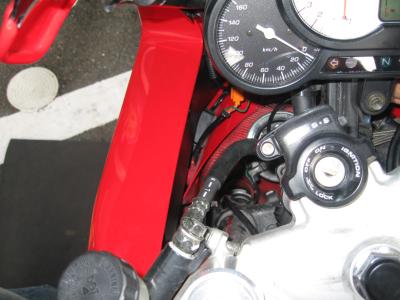

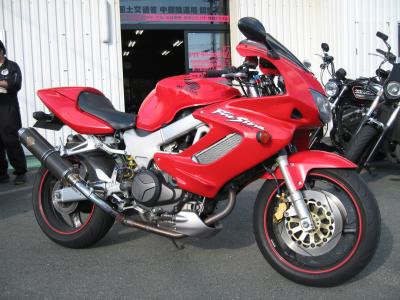

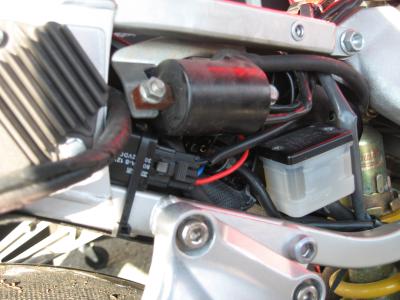

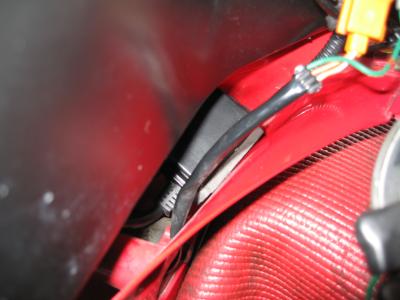

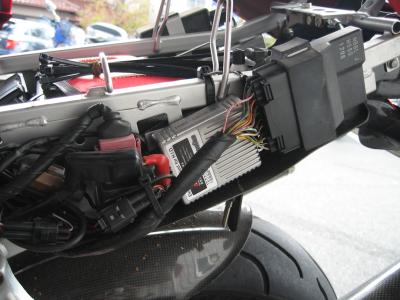

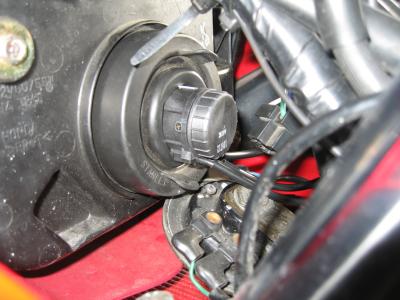

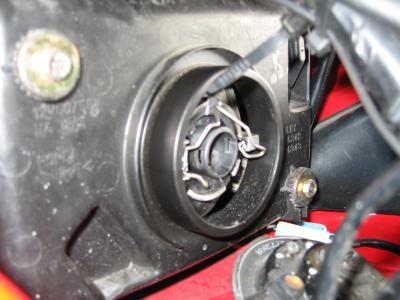

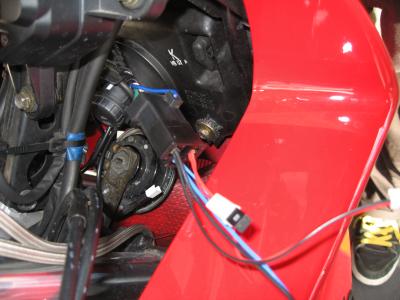

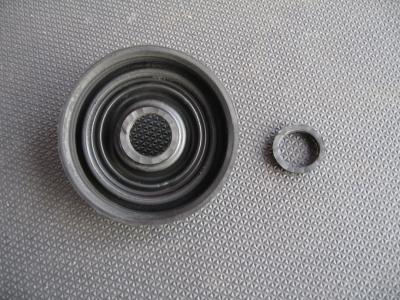

vtr1000f.01.1080.jpg vtr1000f.02.1080.jpg vtr1000f.03.1080.jpg vtr1000f.04.1080.jpg vtr1000f.05.1080.jpg vtr1000f.06.1080.jpg vtr1000f.07.1080.jpg vtr1000f.08.1080.jpg vtr1000f.09.1080.jpg

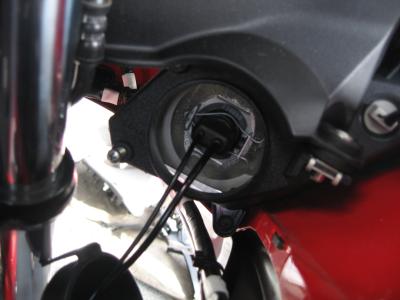

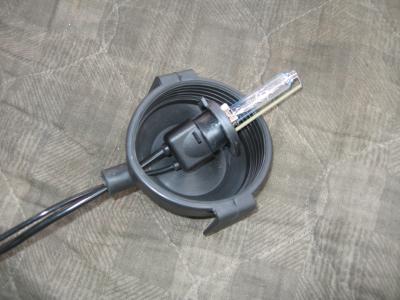

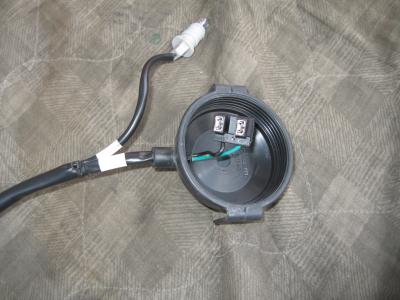

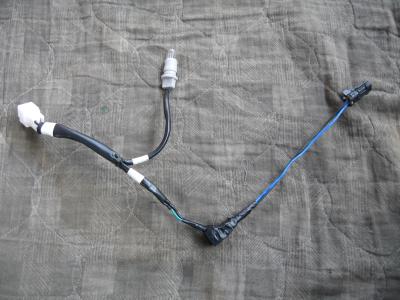

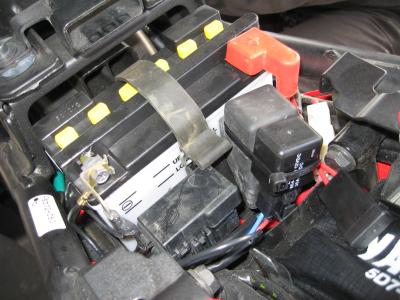

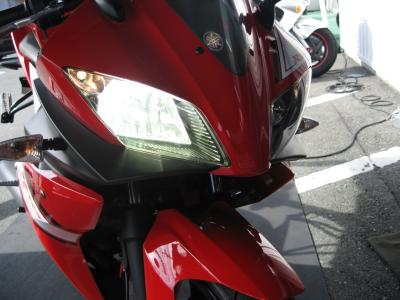

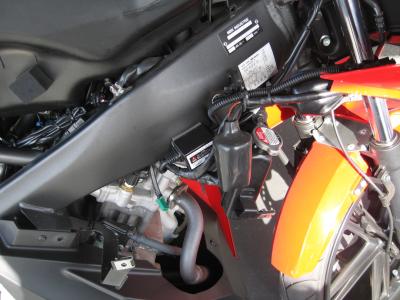

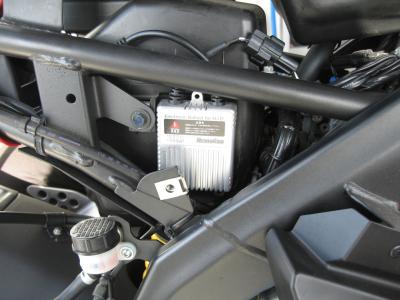

yzfr125.01.1080.jpg yzfr125.02.1080.jpg yzfr125.03.1080.jpg yzfr125.04.1080.jpg yzfr125.05.1080.jpg yzfr125.06.1080.jpg yzfr125.07.1080.jpg yzfr125.08.1080.jpg yzfr125.09.1080.jpg
diversion.01.jpg diversion.02.jpg diversion.03.jpg diversion.04.jpg diversion.05.jpg diversion.06.jpg diversion.08.jpg diversion.10.jpg diversion.12.jpg diversion.13.jpg
forza(mf08).01.jpg forza(mf08).02.jpg forza(mf08).03.jpg forza(mf08).04.jpg forza(mf08).05.jpg forza(mf08).06.jpg forza(mf08).07.jpg forza(mf08).08.jpg forza(mf08).09.jpg forza(mf08).10.jpg forza(mf08).11.jpg
skywave650.01.jpg skywave650.05.jpg skywave650.04.jpg skywave650.03.jpg skywave650.02.jpg skywave650.06.jpg skywave650.07.jpg skywave650.08.jpg skywave650.09.jpg skywave650.11.jpg skywave650.12.jpg skywave650.13.jpg skywave650.14.jpg skywave650.15.jpg
xjr400.01.jpg xjr400.02.jpg xjr400.03.jpg xjr400.04.jpg

※車両個体差によりヘッドライトケース穴開け加工が

 必要になる場合があります。

xjr400.05.jpg xjr400.06.jpg xjr400.07.jpg xjr400.08.jpg xjr400.09.jpg xjr400.10.jpg xjr400.11.jpg xjr400.12.jpg xjr400.13.jpg

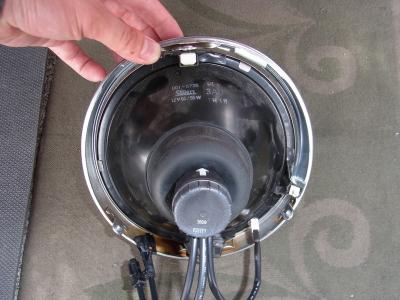

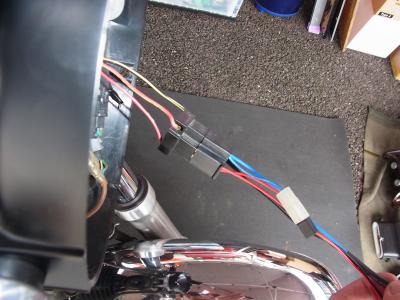

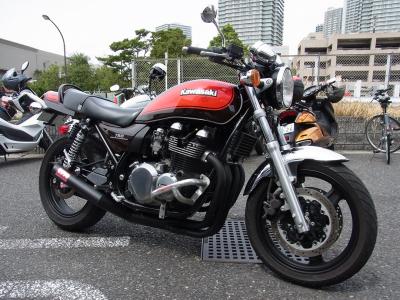

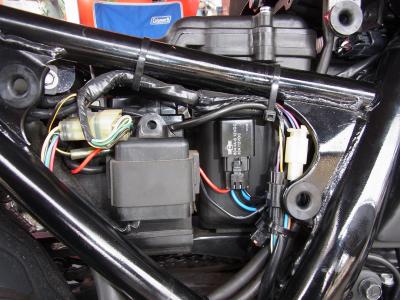

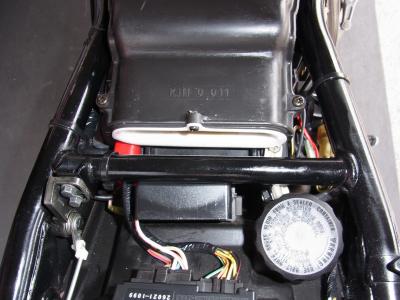

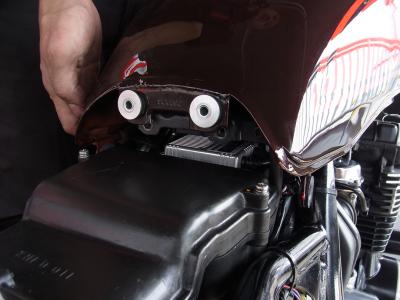

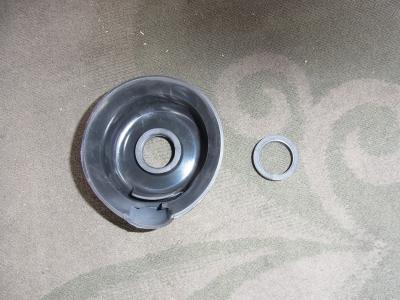

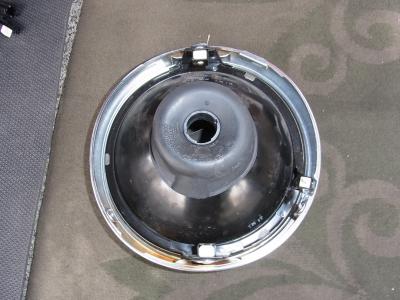

zephyr750.01.jpg zephyr750.02.jpg zephyr750.03.jpg zephyr750.04.jpg zephyr750.05.jpg zephyr750.06.jpg zephyr750.07.jpg zephyr750.08.jpg zephyr750.09.jpg zephyr750.10.jpg
zzr250.01.jpg zzr250.02.jpg zzr250.03.jpg zzr250.04.jpg zzr250.05.jpg zzr250.06.jpg zzr250.07.jpg zzr250.08.jpg zzr250.09.jpg zzr250.10.jpg zzr250.11.jpg

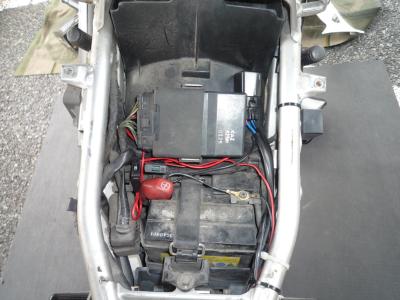

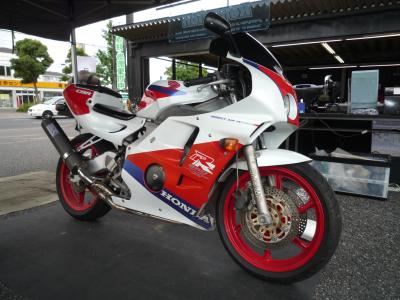

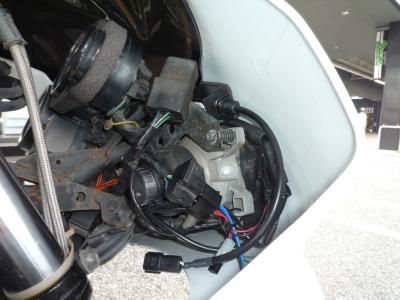

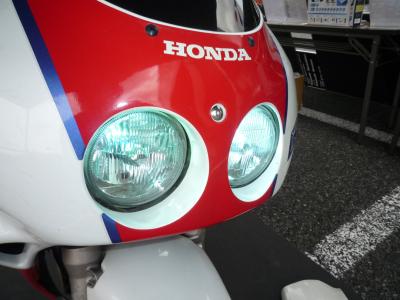

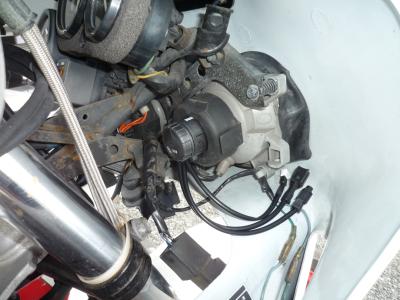

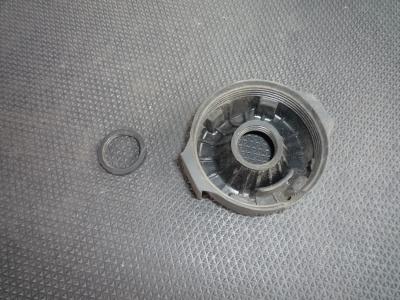

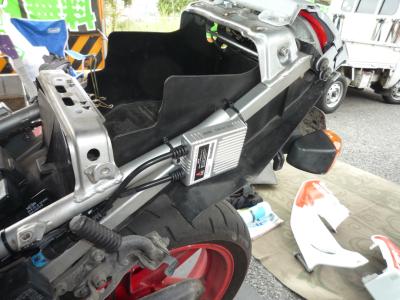

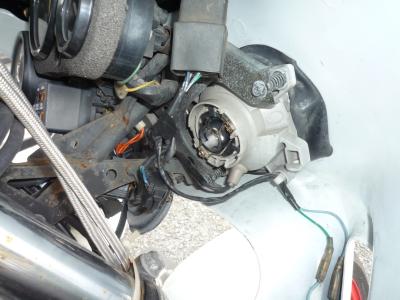

cbr250rr.01.jpg cbr250rr.02.jpg cbr250rr.03.jpg cbr250rr.04.jpg cbr250rr.05.jpg cbr250rr.06.jpg cbr250rr.07.jpg cbr250rr.08.jpg

※取り付けるにあたりバッテリー端子部の配線加工が必要です※

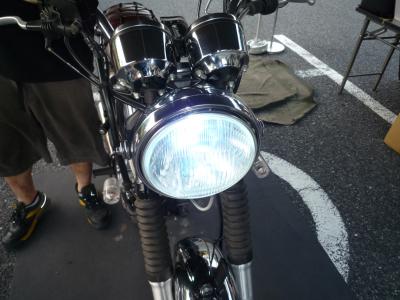

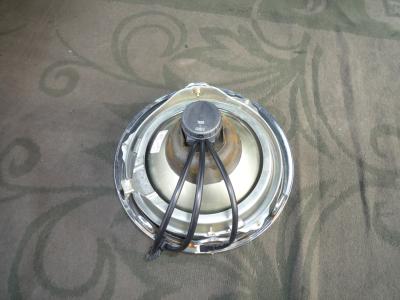

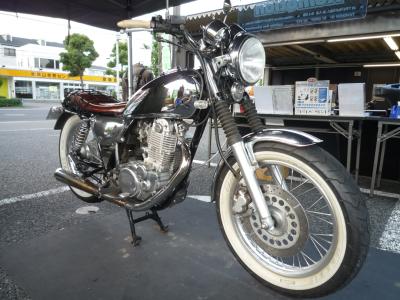

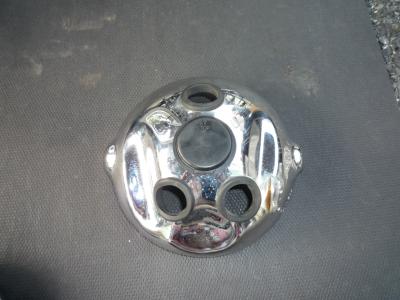

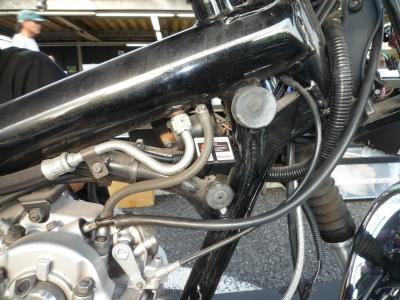

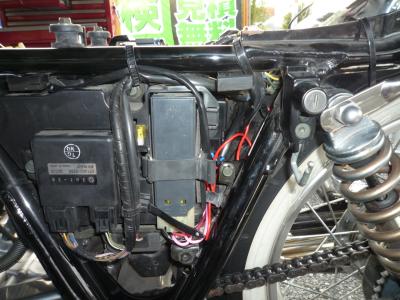

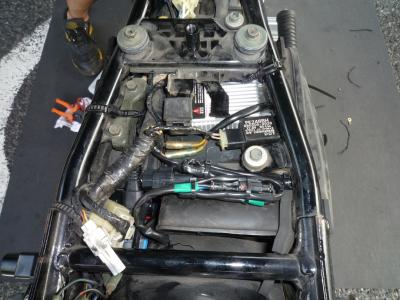

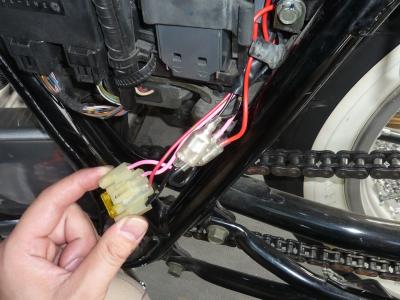

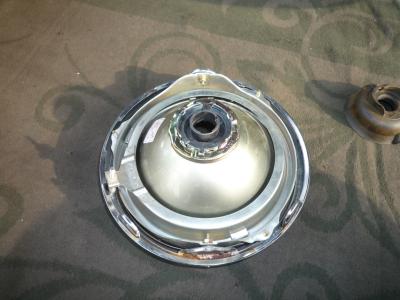

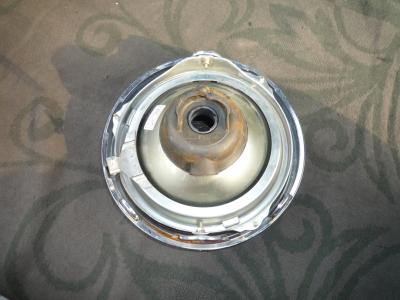

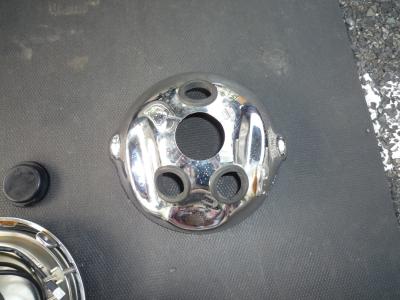

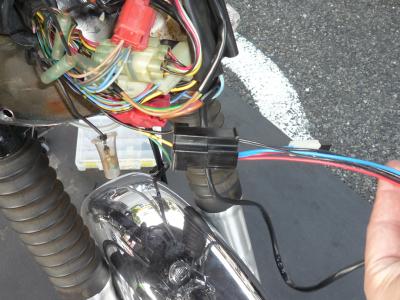

sr400.01.jpg sr400.02.jpg sr400.03.jpg sr400.04.jpg sr400.05.jpg sr400.06.jpg sr400.07.jpg sr400.08.jpg sr400.09.jpg sr400.10.jpg sr400.11.jpg sr400.12.jpg

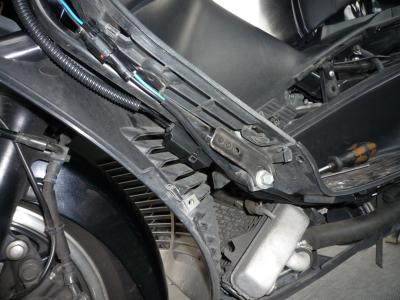

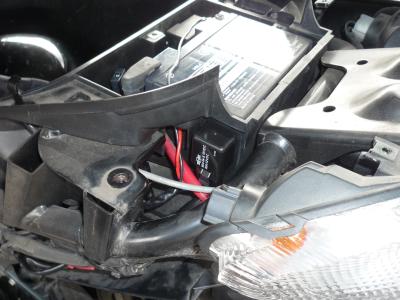

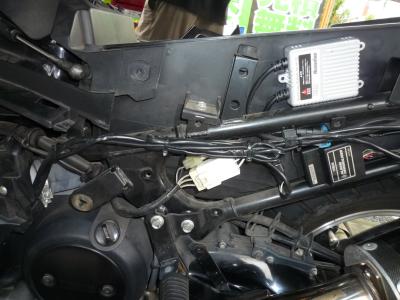

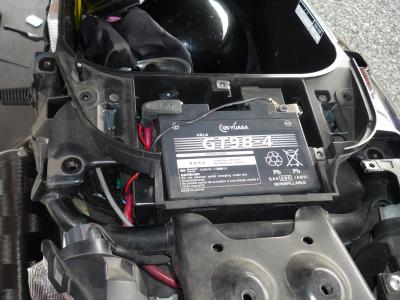

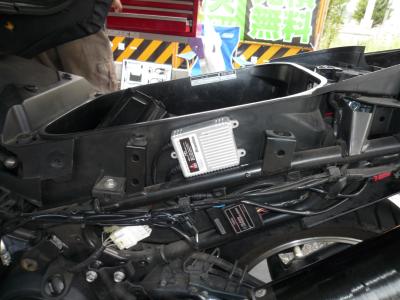

t-max(sj02j).01.jpg t-max(sj02j).02.jpg t-max(sj02j).03.jpg t-max(sj02j).04.jpg t-max(sj02j).05.jpg t-max(sj02j).06.jpg t-max(sj02j).07.jpg t-max(sj02j).08.jpg

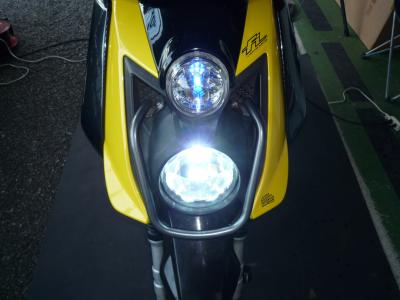

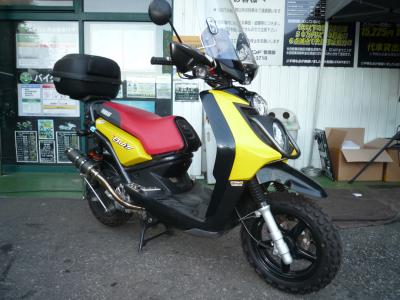

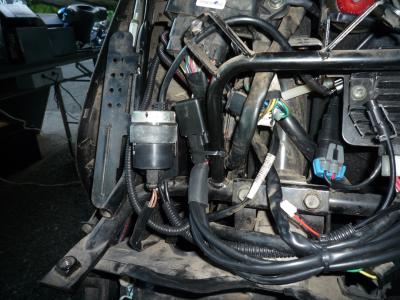

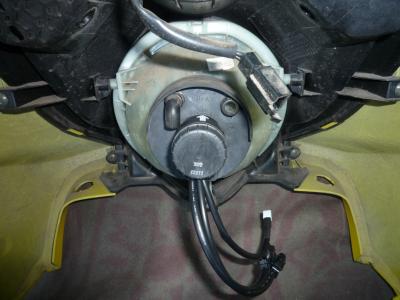

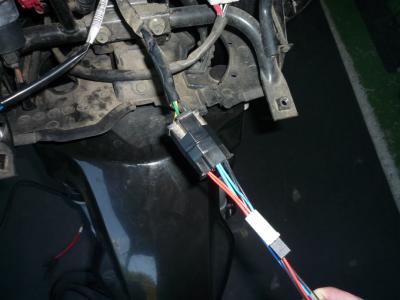

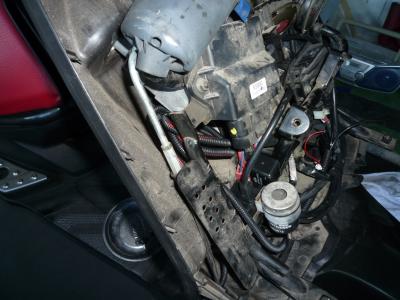

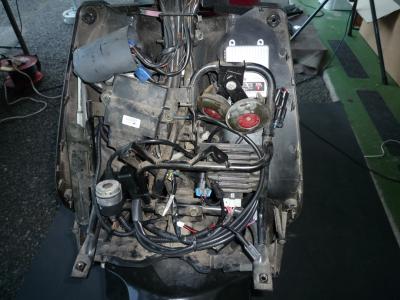

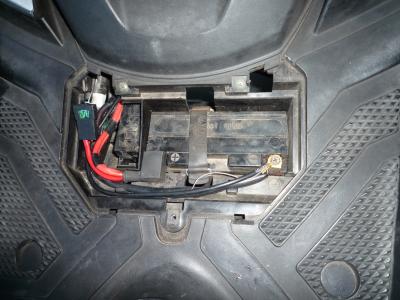

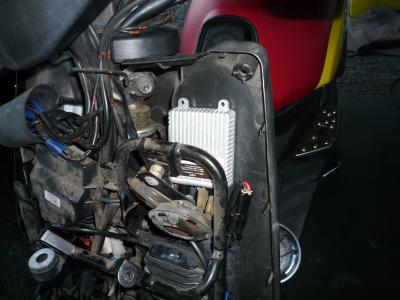

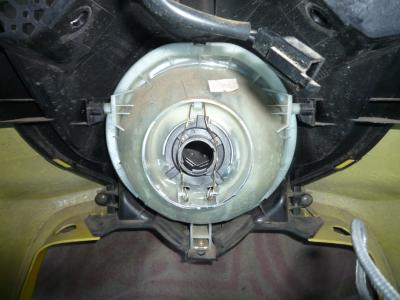

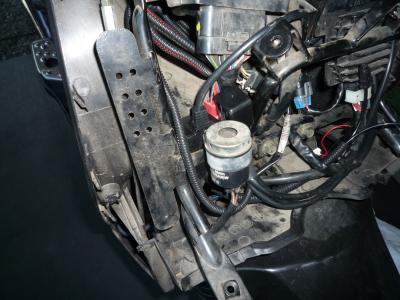

bw's125.01.jpg bw's125.02.jpg bw's125.03.jpg bw's125.04.jpg bw's125.05.jpg bw's125.06.jpg bw's125.07.jpg bw's125.08.jpg bw's125.09.jpg bw's125.10.jpg bw's125.11.jpg bw's125.12.jpg bw's125.13.jpg

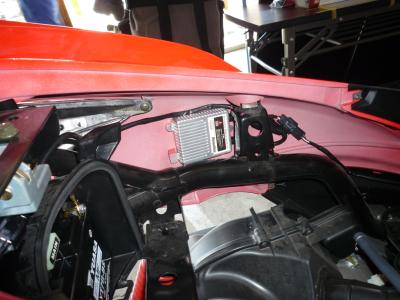

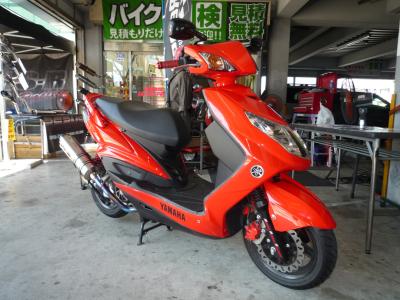

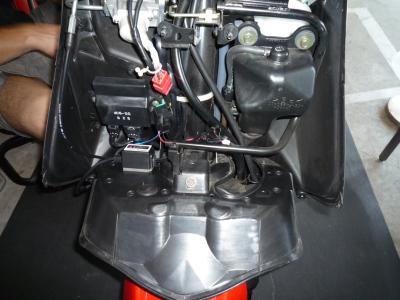

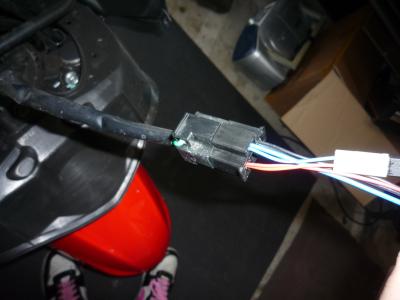

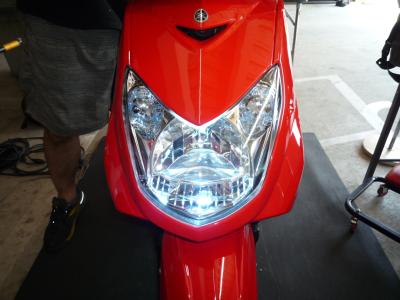

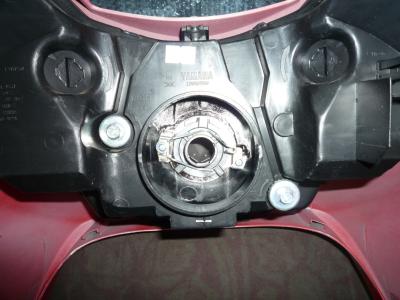

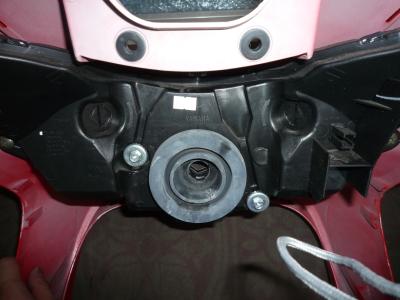

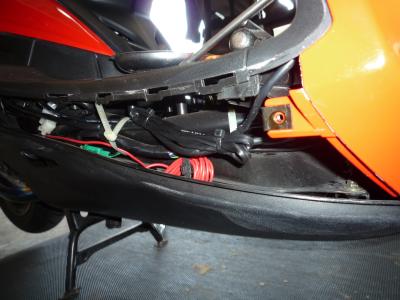

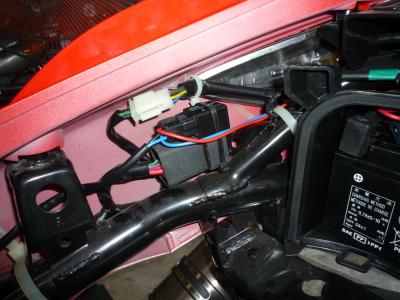

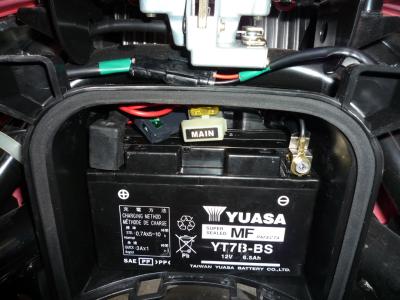

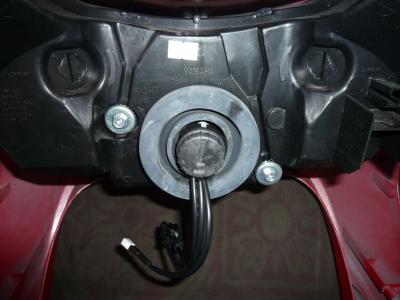

cygunsx(se44j).01.jpg cygunsx(se44j).02.jpg cygunsx(se44j).03.jpg cygunsx(se44j).04.jpg cygunsx(se44j).05.jpg cygunsx(se44j).06.jpg cygunsx(se44j).07.jpg cygunsx(se44j).08.jpg cygunsx(se44j).09.jpg cygunsx(se44j).10.jpg cygunsx(se44j).11.jpg

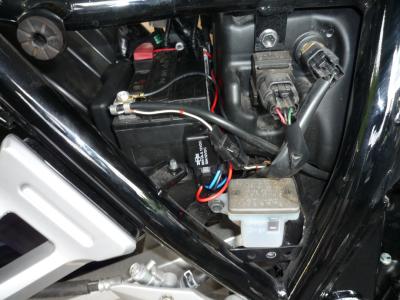

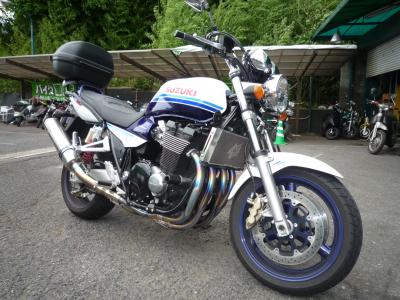

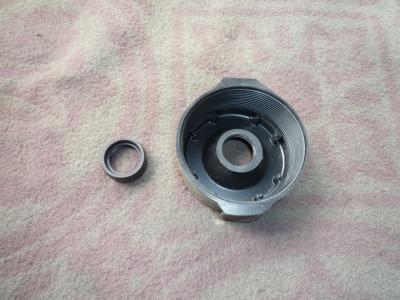

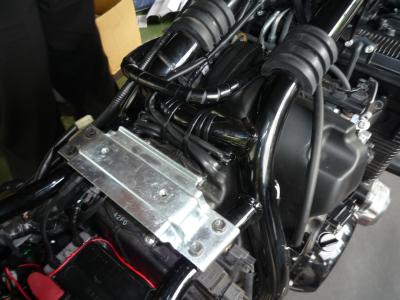

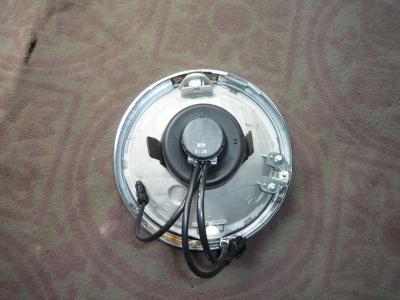

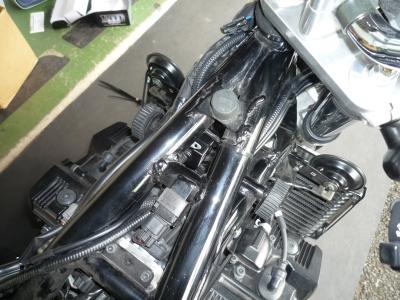

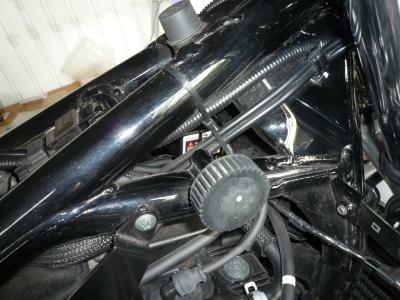

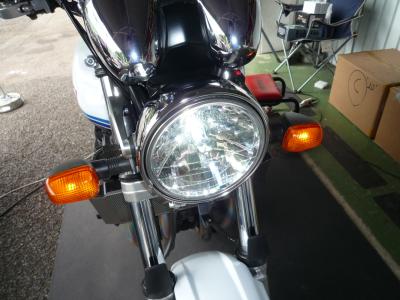

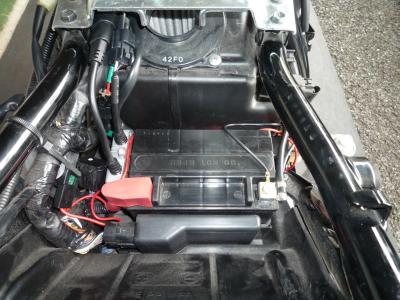

gsx1400.01.jpg gsx1400.02.jpg gsx1400.03.jpg gsx1400.04.jpg gsx1400.05.jpg gsx1400.06.jpg gsx1400.07.jpg gsx1400.08.jpg gsx1400.09.jpg gsx1400.10.jpg
maje(4d9).01.jpg maje(4d9).02.jpg maje(4d9).03.jpg maje(4d9).04.jpg maje(4d9).05.jpg maje(4d9).06.jpg maje(4d9).07.jpg maje(4d9).08.jpg maje(4d9).09.jpg maje(4d9).10.jpg

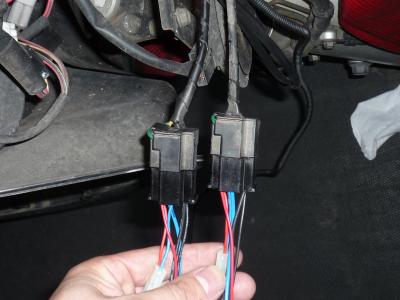

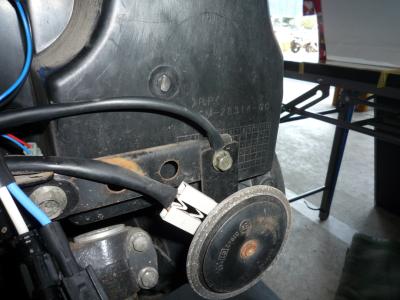

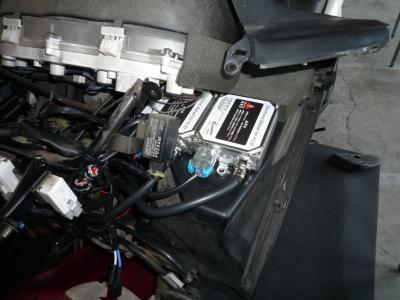

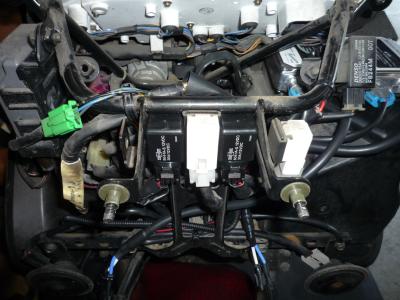

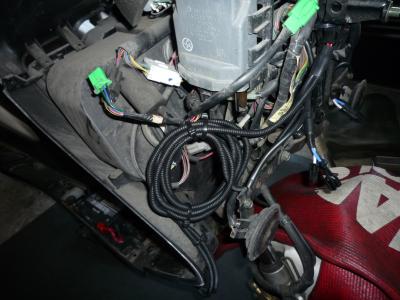

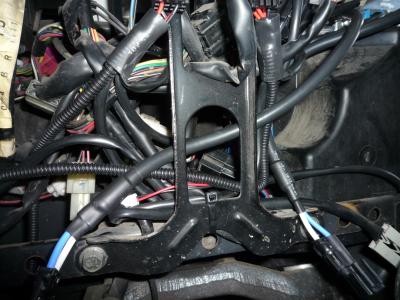

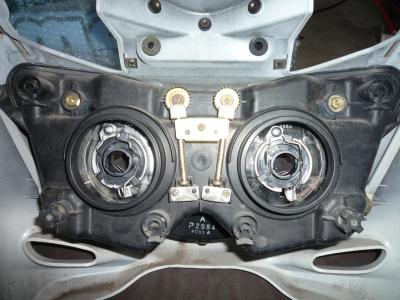

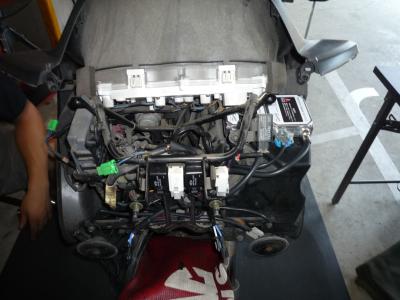

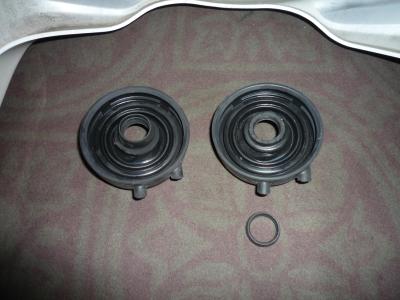

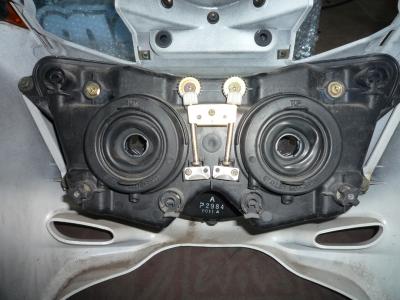

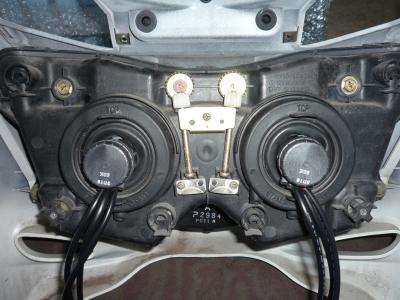

maje-c.01.jpg maje-c.02.jpg maje-c.03.jpg maje-c.04.jpg maje-c.05.jpg maje-c.06.jpg maje-c.07.jpg maje-c.08.jpg maje-c.09.jpg maje-c.10.jpg maje-c.11.jpg maje-c.12.jpg maje-c.13.jpg maje-c.14.jpg maje-c.15.jpg
spacy100.1.jpg spacy100.2.jpg spacy100.3.jpg spacy100.4.jpg spacy100.5.jpg spacy100.6.jpg spacy100.7.jpg
xjr1300.01.jpg xjr1300.02.jpg xjr1300.03.jpg xjr1300.04.jpg xjr1300.05.jpg xjr1300.06.jpg xjr1300.07.jpg xjr1300.08.jpg xjr1300.09.jpg xjr1300.10.jpg xjr1300.11.jpg xjr1300.12.jpg xjr1300.13.jpg

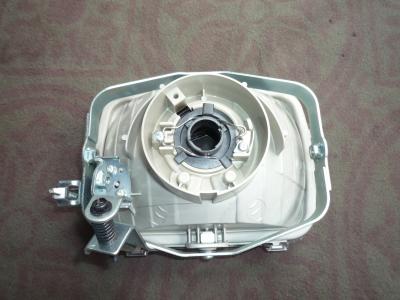

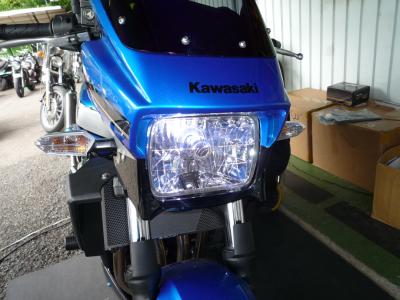

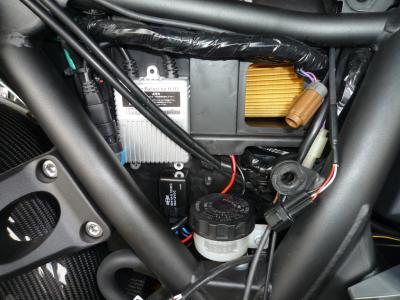

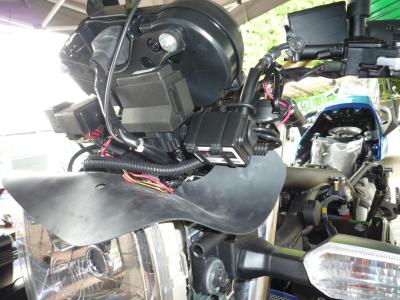

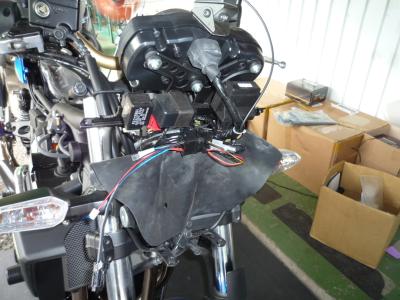

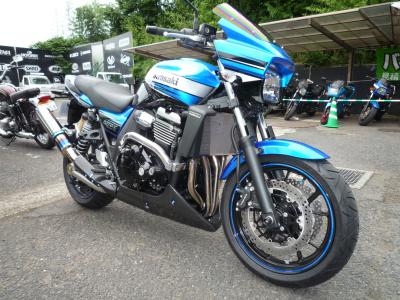

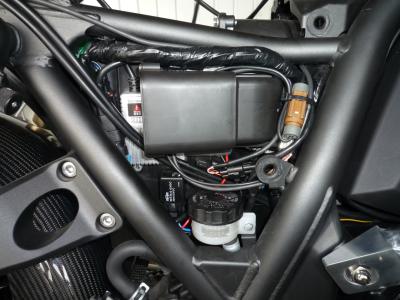

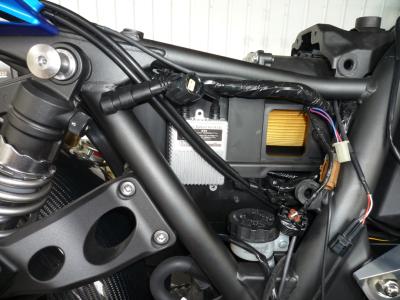

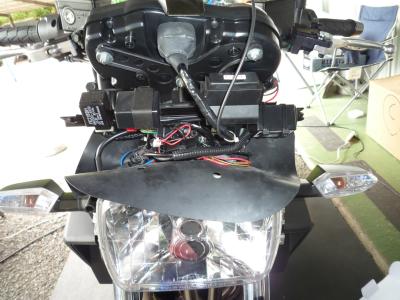

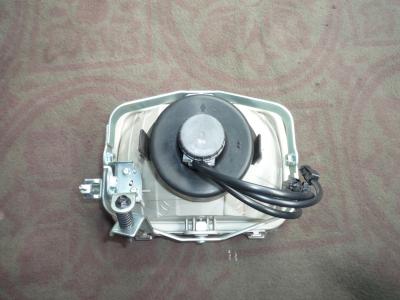

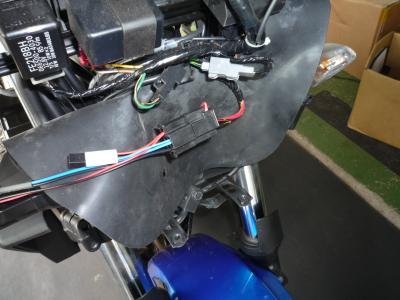

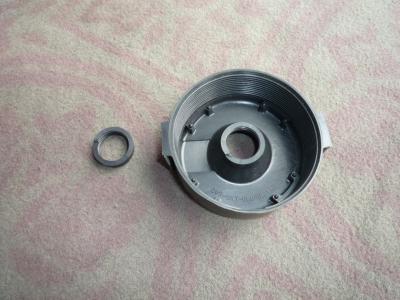

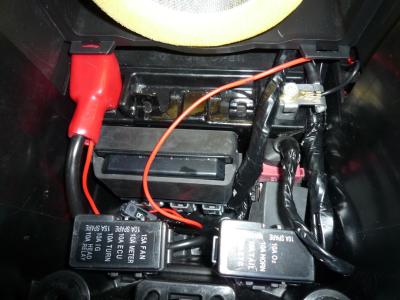

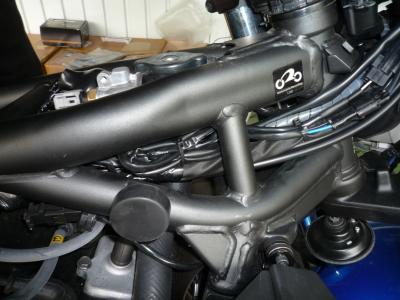

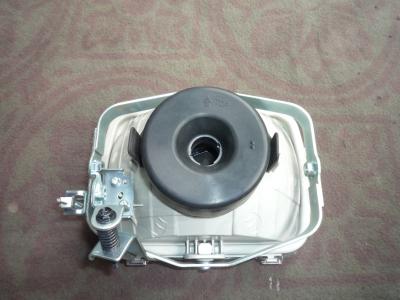

zrx1200daeg.01.jpg zrx1200daeg.02.jpg zrx1200daeg.03.jpg zrx1200daeg.04.jpg zrx1200daeg.05.jpg zrx1200daeg.06.jpg zrx1200daeg.07.jpg zrx1200daeg.08.jpg zrx1200daeg.09.jpg zrx1200daeg.10.jpg zrx1200daeg.11.jpg zrx1200daeg.12.jpg zrx1200daeg.13.jpg zrx1200daeg.14.jpg zrx1200daeg.15.jpg

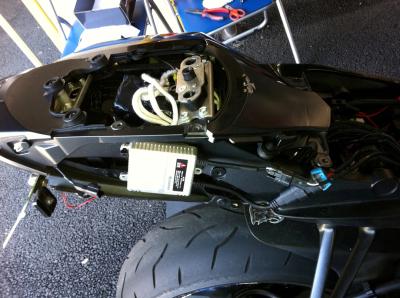

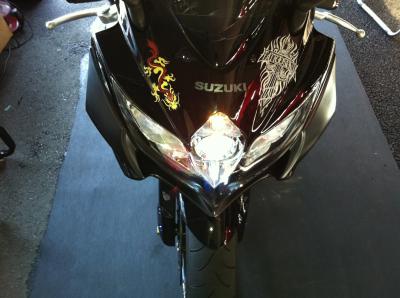

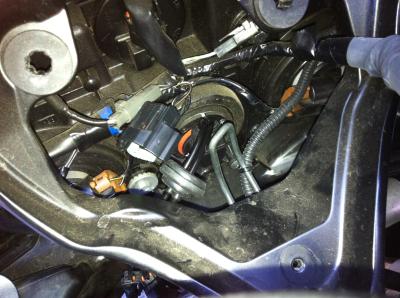

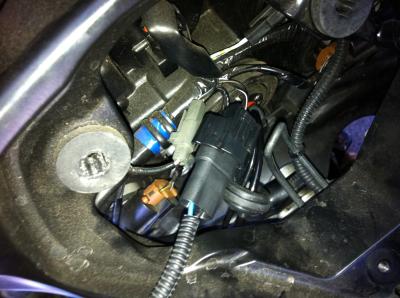

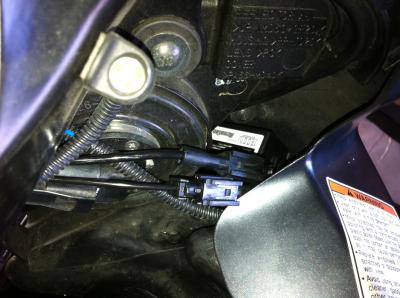

09gsxr600.01.jpg 09gsxr600.02.jpg 09gsxr600.03.jpg 09gsxr600.04.jpg 09gsxr600.05.jpg 09gsxr600.06.jpg 09gsxr600.07.jpg 09gsxr600.08.jpg

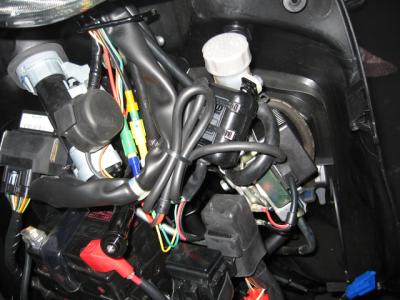

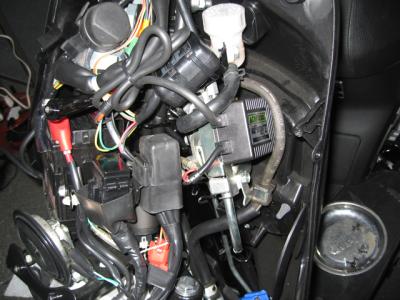

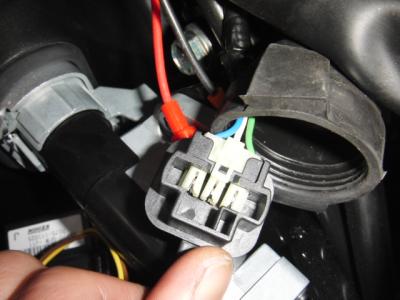

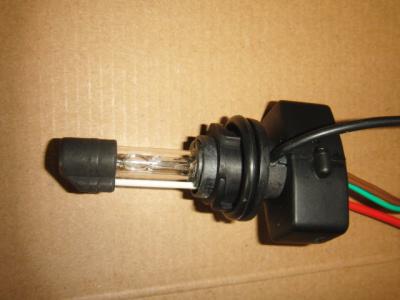

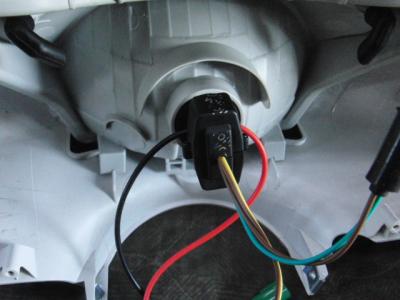

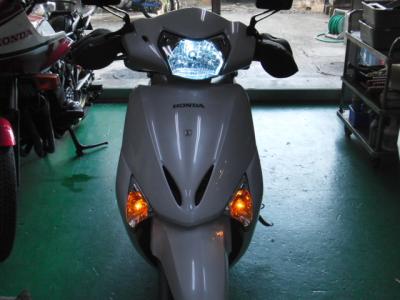

CIMG2365.JPG CIMG2366.JPG CIMG2368.JPG IMG_1004.640.jpg IMG_1008.640.jpg CIMG2375.JPG CIMG2377.JPG

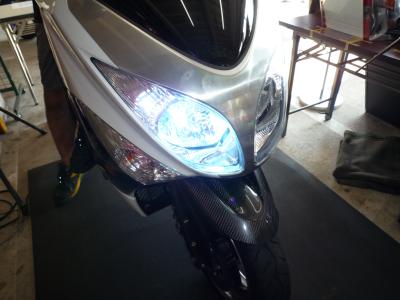

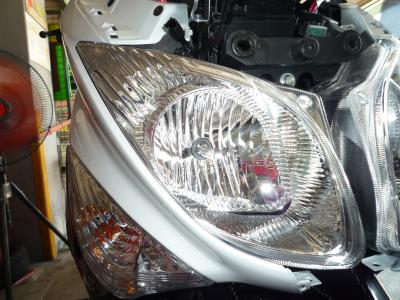

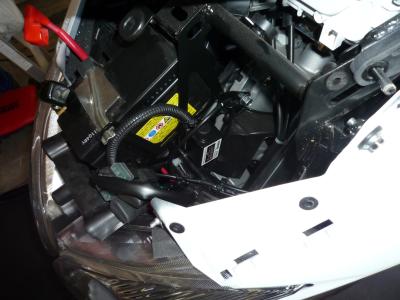

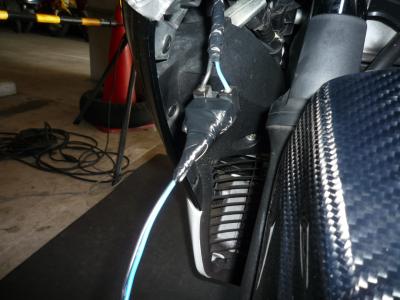

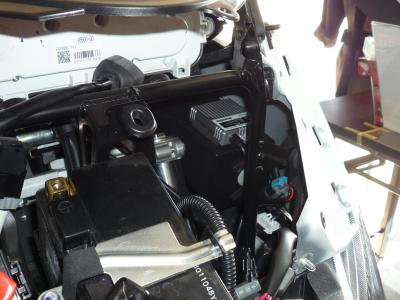

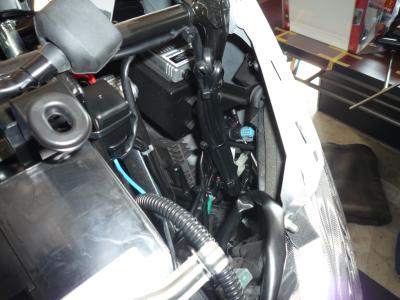

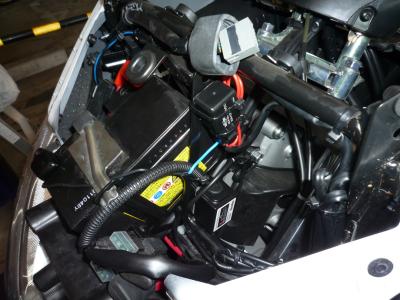

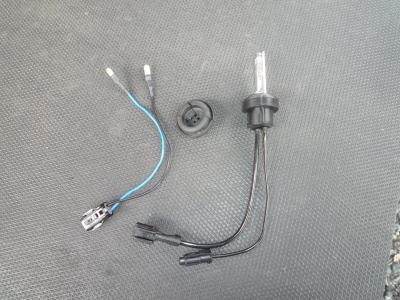

tmax(sj08j).09.jpg tmax(sj08J).01.jpg tmax(sj08J).02.jpg tmax(sj08J).03.jpg tmax(sj08J).04.jpg tmax(sj08J).05.jpg tmax(sj08J).06.jpg tmax(sj08J).07.jpg tmax(sj08J).08.jpg

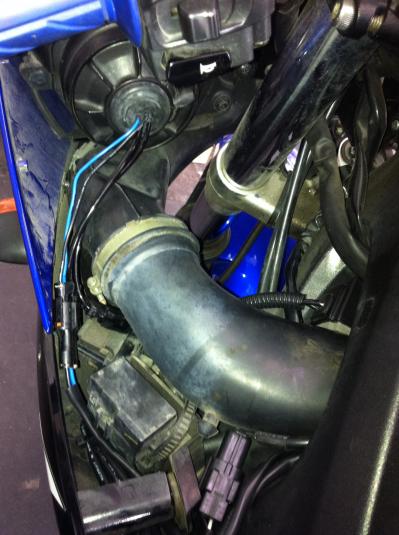

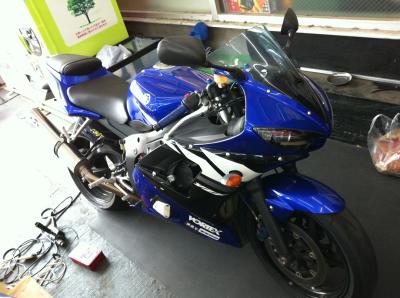

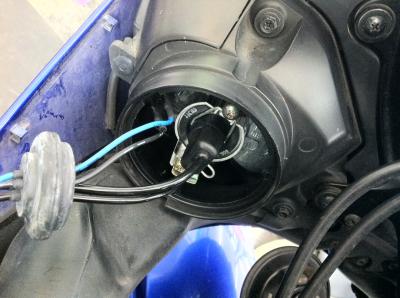

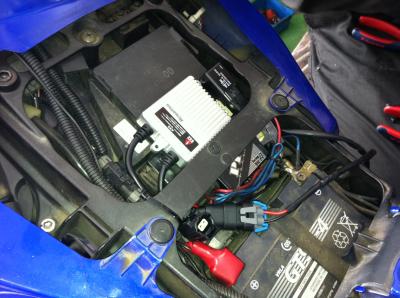

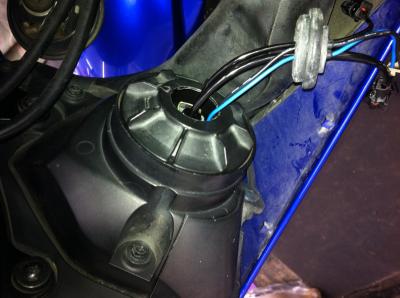

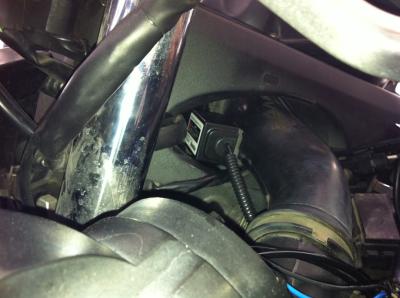

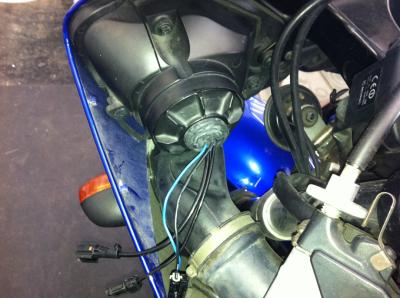

03yzf-r6.01.jpg 03yzf-r6.02.jpg 03yzf-r6.03.jpg 03yzf-r6.04.jpg 03yzf-r6.05.jpg 03yzf-r6.06.jpg 03yzf-r6.07.jpg 03yzf-r6.08.jpg 03yzf-r6.09.jpg

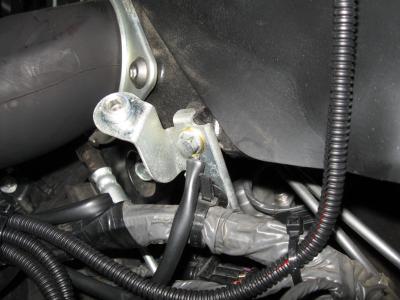

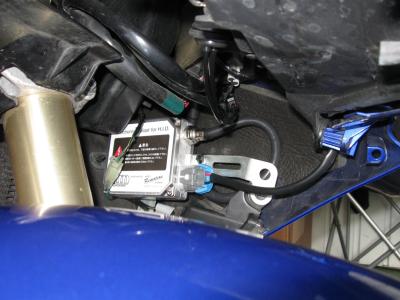

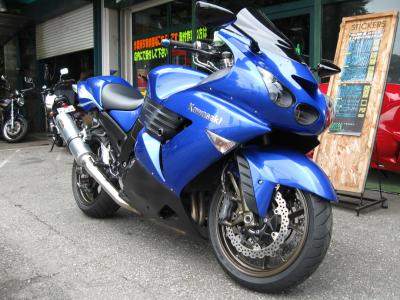

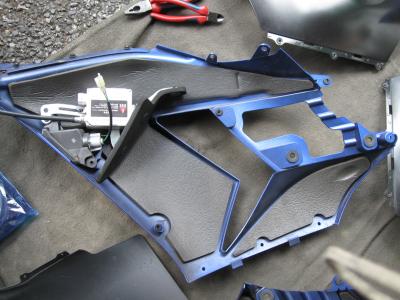

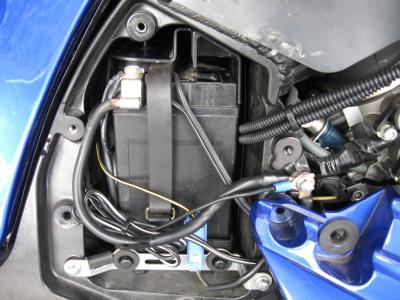

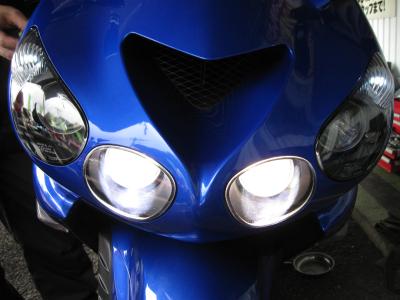

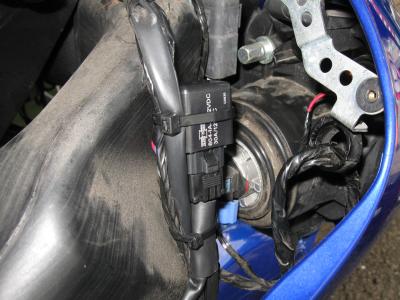

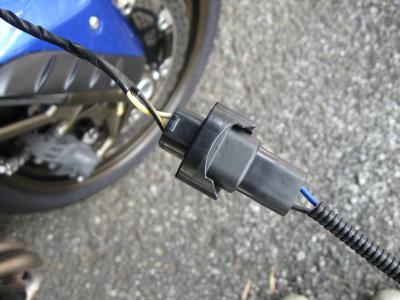

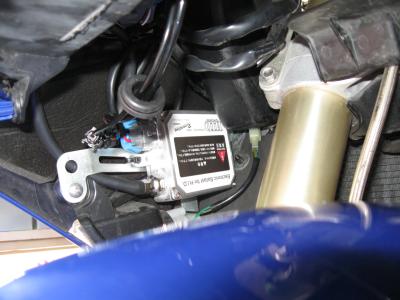

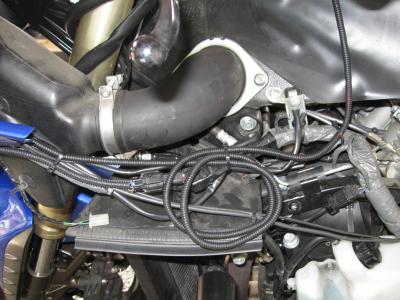

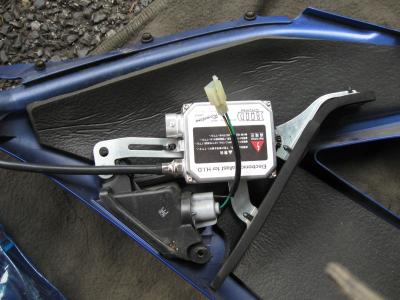

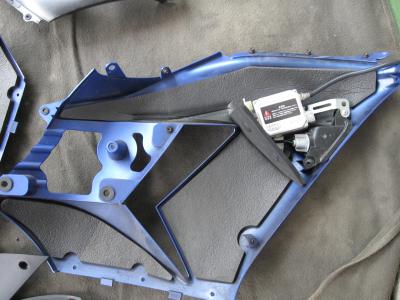

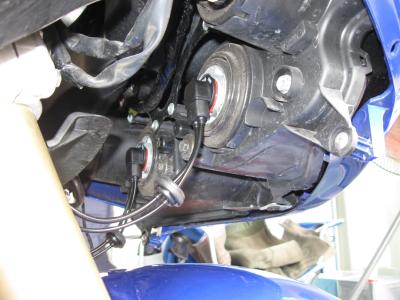

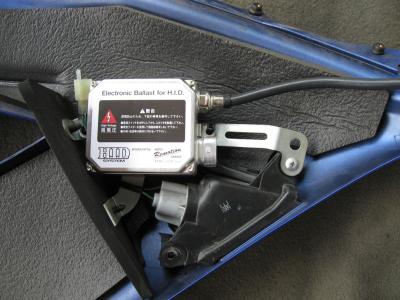

ZZR1400.01.jpg ZZR1400.02.jpg ZZR1400.03.jpg ZZR1400.04.jpg ZZR1400.05.jpg ZZR1400.06.jpg ZZR1400.07.jpg ZZR1400.08.jpg ZZR1400.09.jpg ZZR1400.10.jpg ZZR1400.11.jpg ZZR1400.12.jpg ZZR1400.13.jpg ZZR1400.14.jpg
adv125s.01.jpg adv125s.02.jpg adv125s.03.jpg adv125s.04.jpg adv125s.05.jpg adv125s.06.jpg adv125s.07.jpg



er4n.1.JPG er4n.2.JPG er4n.3.JPG er4n.4.JPG er4n.5.JPG er4n.6.JPG er4n.7.JPG er4n.8.JPG er4n.9.JPG
sc54.01.jpg sc54.02.jpg sc54.03.jpg sc54.04.jpg sc54.05.jpg sc54.09.jpg sc54.07.jpg sc54.08.jpg sc54.10.jpg sc54.11.jpg sc54.12.jpg


・車両側防水カバーに29mmの穴を開けます。


・HIDバーナーを取り付けます。

09cbr600.03.jpg 09cbr600.04.jpg 09cbr600.06.jpg 09cbr600.07.jpg 09cbr600.08.jpg 09cbr600.09.jpg 09cbr600.10.jpg 09cbr600.11.jpg

DN-01.01.JPG DN-01.02.JPG
・ハロゲンバルブを取り外し、H11バーナーを取り付けます。・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・ヘッドライトソケットにH11用カプラーを取り付けます。(左右とも)
DN-01.04.JPG DN-01.05.JPG

・車体右側、バラストと電源リレーはこの様な位置に取り付けできます。


DN-01.08.JPG DN-01.07.JPG DN-01.09.JPG
・車体左側も同様にバラストと電源リレーはこの様な位置に取り付け出来ます。 ※今回取り付けにあたり側面への貼り付けとなるため、付属両面テープの他に 念の為インナーパネルにボルトナットにて固定しています。
・HIDの電源は+?共に必ずバッテリーに取り付けてください。 DN-01.11.JPG
・余った配線は稼働部に気を付けてまとめて下さい。 DN-01.12.JPG
・配線を全て接続したら点灯作動確認をしてください。 DN-01.13.JPG


・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


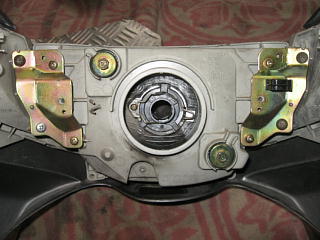

・H4ホルダーをヘッドライトに取り付けます。
・防水ラバーを取り付けます。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・ヘッドライトケースのバーナー干渉部にφ41mmの穴を空けます。


・ライトレンズを装着するとこの様になります。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。


・ヘッドライトケースを車両に戻します。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・余った配線は稼働部に気を付けてまとめて下さい。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


・RVFはノーマルヘッドライトに遮光板がついています。車両個体差もありますがHIDバーナーのシェード先端が干渉する場合があるので『ヘッドライト側の』遮光板を取り外します。
※HIDバーナー側を取り外すと正しい配光が出来なくなります。絶対におやめ下さい。


・ヘッドライトの遮光板を取り外した状態です。遮光板は裏側よりビス1本で固定されています。



・H4Rホルダーをヘッドライトに取り付けます。


・防水ラバーを取り付けます。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。


・イグナイターはこの位置に取り付け出来ます。
(アッパーカウルステー左側)


・バラストはこの位置に取り付け出来ます。
(シートレール右側の車載工具収納スペース)


・電源リレーはこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・余った配線は稼働部に気を付けてまとめて下さい。



・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・車両側防水カバーに29mmの穴を開けます。


・HIDバーナーを取り付けます。


・ヘッドライトソケットにバーナーから取り外したリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。差し込んだ後、必ず絶縁処理をしてください。



・車両側防水カバーを取り付けバーナーの防水ゴムをはめます。



・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付け出来ます。


・キャンパスシステム用ユニットはこの位置に取り付けできます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを取り付けます。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。



・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。




・イグナイターはこの位置に取り付け出来ます。


・余った配線は稼働部に気を付けてまとめて下さい。



・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・ノーマルハロゲンバルブを取り外したヘッドライトにHIDバーナーを取り付けます。


・ノーマルヘッドライトソケットにKIT付属のHB用カプラーを取り付けます。

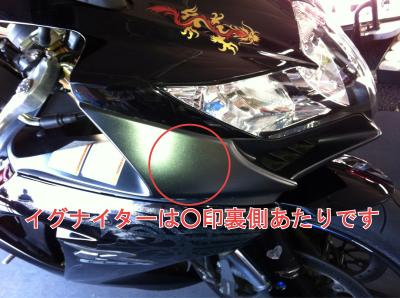

・解りづらいですが、今回はこのフレームの裏側のあたりにイグナイターを取り付けました。



・この車両は既にETCが取り付けられていた為、そのままではバラストを収めるスペースが確保できないので、ノーマルのハーネス類を多少移動しこの様な位置に収めました。

※通常は写真のETCユニット搭載位置に収められそうです。



・電源リレーはこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを取り付けます。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。



・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。



・イグナイターはこの位置に取り付け出来ます。



・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・バーナーの後端があたってしまい、そのままでは取り付けができない為、ヘッドライトケース内のハーネス類を後方へ引き出します。


・引き出したハーネス類はまとめるなどして他の部分に干渉したりしない様に気を付けながら、空いているスペースへ処理しておきます。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。



・イグナイターはこの位置に取り付け出来ます。



・バラストはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。





・車両側防水カバーに29mmの穴を開けます。
・HIDバーナーと防水カバーを取り付けます。



・イグナイターはこの位置に取り付け出来ます。
※写真の位置はヘッドライトカウルの右内側です。




・バラストはこの位置に取り付け出来ます。
※写真の位置はガソリンタンク右側サイドカバーの内側です。かなり微妙な位置です。バラストやカウルに無理な力がかからないよう注意して下さい。


・今回、赤丸の位置にイグナイター、青丸の位置にバラストを設置しました。※リレーなどは左側です。



・電源リレーはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・ヘッドライトにHIDバーナーを取り付けます。
・車両側ヘッドライトソケットにHB用カプラーを差し込みます。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。
※小物入れスペースに取り付ける為、車載工具は入らなくなります。


・電源リレーはこの位置に取り付けます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・車両側防水カバーに29mmの穴を開けます。


・HIDバーナーを取り付けます。



・ヘッドライトソケットにバーナーから取り外したリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。差し込んだ後、必ず絶縁処理をしてください。



・防水カバーを取り付けバーナー付属の防水ゴムをはめます。



・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。



・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。


・イグナイターはこの位置、ライト上側に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・車両側防水カバーに29mmの穴を開けます。


・穴を開けた防水カバーにバーナー付属の防水ゴムをはめます。


・ヘッドライトソケットにバーナーから取り外したリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。差し込んだ後、必ず絶縁処理をしてください。



・HIDバーナーと防水カバーを取り付けます。



・イグナイターはこの位置に取り付け出来ます。

F800S11.JPG height="240" />


・バラストはこの位置に取り付け出来ます。




・電源リレーはこの位置に取り付けます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。


・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。

・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。


・バラストはこの位置に取り付け出来ます。
・電源リレーはこの位置に取り付けます。


・イグナイターはこの位置に取り付け出来ます。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・HIDバーナーに付いている防水ゴムを切り取ります。
※切り取る際は配線を切らないように注意してください。
・HIDバーナーにH7用アダプターを取り付けます。


・HIDバーナーと防水ラバーを取り付けます。


・イグナイターはこの位置、赤丸の部分カウル内側に
取り付け出来ます。


・バラストはこの位置に取り付け出来ます。



・シートカウルを取り付けた状態の位置関係はこの様な感じになります。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。



・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。




・ヘッドライトに純正シェードがネジで取り付けてありますのでシェードを取り外します。


・HIDバーナーに付いている防水ゴムを切り取ります。
※切り取る際は配線を切らないように注意してください。
・HIDバーナーにH7用アダプターを取り付けます。
・ヘッドライトにHIDバーナーと防水ラバーを取り付けます。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。


・HIDバーナーに付いている防水ゴムを切り取ります。
※切り取る際は配線を切らないように注意してください。
・HIDバーナーにH7用アダプターを取り付けます。



・HIDバーナーと防水ラバーを取り付けます。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・H4ホルダーをヘッドライトに取り付けます。


・バーナーが干渉するヘッドライトケース内側の突起を削ります。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置、小物入れ内に取り付け出来ます。


・電源リレー含むハーネス類を束ねて小物入れに納めます。


・小物入れの蓋に配線を取り出す切り欠きを入れることで蓋もちゃんと閉められます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。




・HIDバーナーに付いている防水ゴムを切り取ります。
※切り取る際は配線を切らないように注意してください。
・HIDバーナーにH7用アダプターを取り付けます。
・HIDバーナーと防水ラバーを取り付けます。


・ヘッドライトソケットにバーナーから取り外したリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。
差し込んだ後、必ず絶縁処理をしてください。



・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。



・各ハーネスは噛み込みなどに充分注意し配線して下さい。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。



・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・ヘッドライトにHIDバーナーを取り付けます。


・イグナイターはこの位置に取り付け出来ます。


・車両側ヘッドライトソケットにHB用カプラーを差し込みます。


・この車両はエアクリーナーBOXがない為、この位置にバラストを取り付けていますが、通常はシート後方の小物入れへの取り付けとなります。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。



・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。


・イグナイターはこの位置に取り付け出来ます。
※カウルレス車の場合、ガソリンタンク下フレームの隙間にも
取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・各ハーネスは噛み込みなどに充分注意し取り回して下さい。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・HIDバーナーに付いている防水ゴムを切り取ります。
※切り取る際は配線を切らないように注意してください。


・HIDバーナーにH7用アダプターを取り付けます。



・HIDバーナーと防水ラバーを取り付けます。


・ヘッドライトソケットにバーナーから取り外したリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。
差し込んだ後、必ず絶縁処理をしてください。



・バラストとイグナイターはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付けます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・HIDバーナーに付いている防水ゴムを切り取ります。
※切り取る際は配線を切らないように注意してください。
・HIDバーナーにH7用アダプターを取り付けます。



・HIDバーナーと防水ラバーを取り付けます。


・ヘッドライトソケットにバーナーから取り外したリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。
差し込んだ後、必ず絶縁処理をしてください。



・イグナイターとバラストはこの位置に取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。

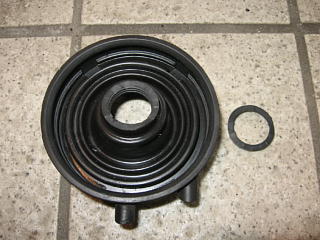

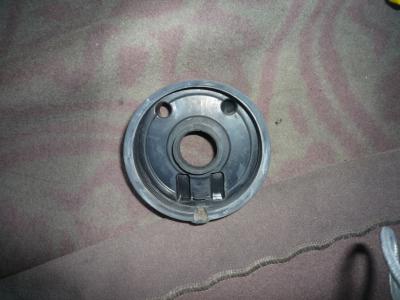

・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
・タイラップなどでカウルステーに固定します。



・イグナイターは2つ重ねてこの位置に取り付け出来ます。



・バラストは左右この位置に取り付け出来ます。


・多少面倒ですがカウル類はこの状態まで取り外してしまった方が効率よく作業できます。
※ネジ類やクリップなどの紛失に注意して下さい。

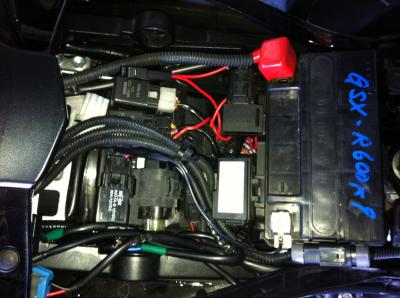

・電源リレーはこの位置に取り付けます。

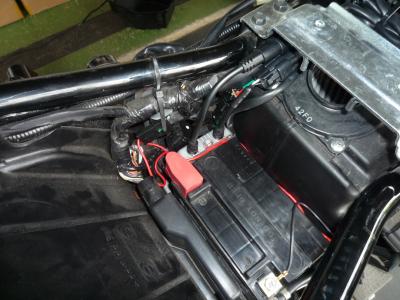

・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・バルブタイプはH11になります。
・バーナーを取り付けます。



・イグナイターはアッパーカウル右側、写真の位置に取り付け出来ます。



・バラストはテールカウル左側、写真の位置に取り付け出来ます。


・HIDの電源は必ず+-共にバッテリーに取り付けてください。


・配線を全て接続したらHIDの点灯確認をしてください。




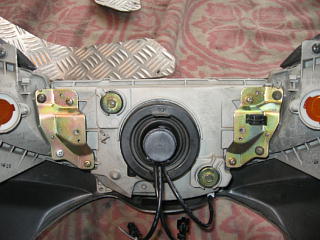

・Low(左側)にH7バーナーを取り付けます。
※H7用アダプター使用

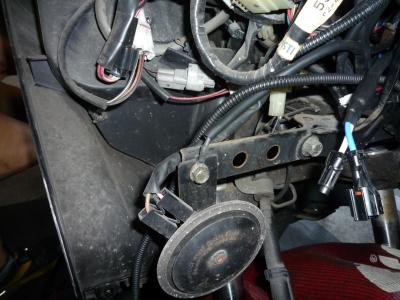

・イグナイターはこの位置に取り付け出来ます。


・丸で囲んである裏側にイグナイターがあります。


・バラストはこの位置に取り付け出来ます。


・丸で囲んである裏側にバラストがあります。

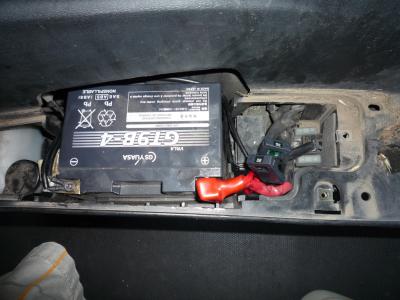

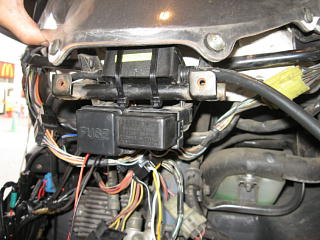

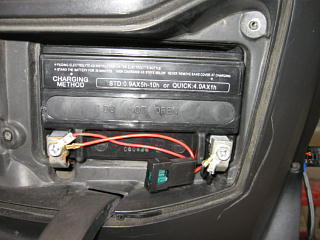

・リレーはバッテリー横に設置可能です。
※電源は必ずプラス、マイナス共にバッテリーに取り付けてください。


・H4ホルダーをヘッドライトに取り付けます。



・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。

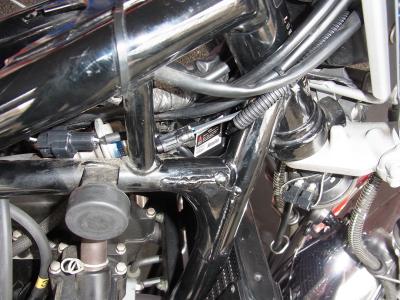

・イグナイターはフューエルタンク下のこの位置に取り付け出来ます。


・バラストはシートレール右横に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・H4ホルダーをヘッドライトに取り付けます。



・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
※バーナーの破損を防ぐためアッパーカウルは取り外して行ってください。
・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。


・イグナイターはこの位置に取り付け出来ます。



・バラストはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・ H4ホルダーをヘッドライトに取り付けます。



・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。



イグナイターはフューエルタンク下の白丸の位置に取り付け出来ます。


・バラストはシートカウル右横に取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。




・左右のヘッドライトにH4ホルダーを取り付けます。




・左右とも防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。



・左右のイグナイターはこの位置に取り付け出来ます。


・バラストは2個ともこの位置に取り付け出来ます。


・リレーはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。


X-4


・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・イグナイターはこの位置に取り付け出来ます。


・バラストはテールカウル内のこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・イグナイターはフロントカウル裏のこの位置に取り付け出来ます。


・バラストは右側サイドカウル内側のメットイン前方の
この位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯確認をしてください。



・H4ホルダーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。

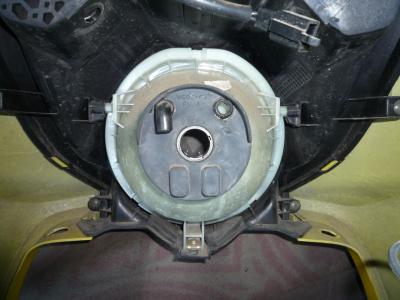

・ヘッドライトケースに穴を空けます。
・直径51mm程の穴を空けるとHIDキットに付属の防水ゴムが取り付け出来ます。


・ヘッドライトケースを取り付け、車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。



・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・カウルを取り付け上から見たところです。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。




・ヘッドライトの防水カバーを取り外し直径29mm程の穴を空けます。
・HIDバーナーに付いている防水ゴムを防水カバーに空けた穴にはめ込みます。


・HIDバーナーと防水カバーを取り付けます。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯確認をしてください。



・H4ホルダーをヘッドライトに取り付けます。



・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。

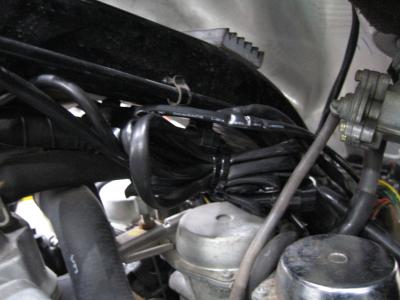

・イグナイターはフューエルタンク下のこの位置に取り付け出来ます。


・シート下のボックスを写真の白丸部分の様に削りとります。


・バラストはこの位置に取り付け出来ます。
・削り取った部分に配線を通します。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。


・バーナーを取り付けます。


・ヘッドライトソケットにリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。差し込んだ後、絶縁処理をしてください。


・防水カバーを取り付け、バーナー配線部にある防水ゴムをはめ込みます。
※写真にはありませんが防水カバーには予め29mmほどの穴を空けてください。


・イグナイターはこの位置に取り付け出来ます。



・バラストはこの位置に取り付け出来ます。



・リレーは丸で囲まれたフレームの下に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯確認をしてください。



・防水カバーに29mmの穴を空けます。


・HIDバーナーを取り付けます。
・イグナイターは左右に振り分けカウル内に取り付け出来ます。


・ヘッドライトソケットにバーナーから取り外したリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。差し込んだ後、必ず絶縁処理をしてください。


・バルブカバーを取り付けます。
空けた穴にバーナーの防水ラバーをはめます。




・バラストは左右この位置に取り付け出来ます。


・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを写真の様に5mmほどカットします。
※ゴムの切りすぎにご注意ください。


・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。


・イグナイターはフロントカウルのこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・H4ホルダーをヘッドライトに取り付けます。



・防水ラバーを写真の様に5mmほどカットします。
・防水ラバーを取り付けます。
※ゴムの切りすぎにご注意ください。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。
※バーナーの破損を防ぐためアッパーカウルは取り外して行ってください。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・フロントカウルを取り外します。


・ヘッドライトに純正シェードがネジで取り付けてありますのでシェードを取り外します。


・H4用ホルダーをヘッドライトに取り付けます。


・防水ラバーを取り付けます。
・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・イグナイターはこの位置に取り付け出来ます。


・バラストはサイドカバーモール内この位置に取り付け出来ます。


・電源リレーはフロントカウル内に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・フロントカウルを取り付け上から見たところです。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・H7バーナーを右側(Low)に取り付けます。


・防水カバーに29mmの穴を空けます。


・防水カバーを取り付けしバーナーに付いている防水ゴムをはめ込みます。


・イグナイターは右側サイドカウルに取り付け出来ます。


・サイドカウルを取り付けたところです。


・バラスト、電源リレーはシート下に取り付け出来ます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・防水カバーに29mmの穴を空けます。


・HIDバーナーを取付、バルブカバーを取り付けます。
空けた穴にバーナーの防水ラバーをはめます。


・イグナイター2セットはこの様な位置にタイラップなどで
取り付け出来ます。


・イグナイター取付を反対側から見たところです。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・バラストはシートカウルの隙間に取り付け出来ます。


・バラストからのカプラーはこの様に繋げます。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。


・H4ホルダーをヘッドライトに取り付けます。


・写真にはありませんが車両の防水ゴムを取り付けた後、バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・イグナイターはこの位置に取り付け出来ます。


・バラストはテールカウル内左側フレームに取り付け出来ます。


・電源リレーはこの位置に取り付けます。
・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・H4ホルダーをヘッドライトに取り付けます。


・防水ラバーを取り付けます。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。


・ヘッドライトケース裏側に直径40mm程度の穴を空けます。
下方向に若干長穴にするとレンズ装着時にスムーズに取り付け可能です。※今回の取付車両はすでに穴空けがしてあったため成形のすえこの様な形状となっております。


・H4用ソケットを接続します。


・ヘッドライトケースを車体に戻しレンズを取り付けた所を
後から見るとこの様な状態になります。



・バラストはこの位置にタイラップなどで取り付け出来ます。


・イグナイターはL.ダミーカバー内側のこの位置にタイラップなどで取り付け出来ます。


・電源リレーはこのあたりの位置に取り付けます。


・あまった配線は稼働部に気を付けてまとめるなどして
処理して下さい。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・ヘッドライトにバーナーを取り付けます。


・防水ゴムを取り付けます。


・イグナイターはこの位置に取り付け出来ます。


・バラストはこの位置に取り付け出来ます。


・リレーを取り付け電源のプラス、マイナスを写真の位置に取り付けます。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。



・ヘッドライトユニットを取り外し H4ホルダーを取り付けます。


・防水ラバーを写真の様に5mmほどカットします。

mj125-3.jpg height="240" />

・防水ラバーを取り付けます。


・バーナーを真後ろから真っ直ぐに差し込み確実にロックしてください。



・車両側ヘッドライトソケットにH4用ソケットを差し込みます。
※絶縁処理も行ってください。


・イグナイターはこの位置に取り付け出来ます。



・バラストは右アンダーフレームのこの部分に取り付け出来ます。


・右ボディカバーの内側に電源リレーは取り付け出来ます。



・下側から見るとこの位置です。


・電源ハーネスは針金などで上側の隙間から引っ張ると通しやすいです。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。



・リレーハーネスからのカプラーとバラストを繋ぎ、各部ハーネスが
遊ばないよう他のハーネスと共にタイラップで束ねて下さい。





・フレームに沿って配線していきます。



・イグナイターのハーネスを繋ぎ、余ったハーネスは束ねておきます。


・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。

SV


・純正のバルブカバーに直径29mmほどの穴を空けます。


・ヘッドライトソケットにバーナーから取り外したリレー作動用のハーネスを差し込みます。
※テスターを使用しプラスに青線、マイナスに黒線を差し込みます。差し込んだ後、必ず絶縁処理をしてください。


・HIDバーナーを取付、バルブカバーを取り付けます。
空けた穴にバーナーの防水ラバーをはめます。



・イグナイターはメーターの裏側にタイラップで取り付け出来ます。
・上から見るとこの位置になります。



・バラストはリヤシートロック下辺りにタイラップで取り付け出来ます。
・上から見るとロックの右側になります。



・延長コードでバラストとイグナイターを繋げます。
・バーナーとイグナイターはこの位置から繋げます。


・電源リレーはシート下辺りに取り付け出来ます。


・HIDの電源は+-共に必ずバッテリーに取り付けてください。


・各ハーネスは噛み込みなどに充分注意し配線して下さい。
・配線を全て接続したら点灯及びHi/low切替の作動確認をしてください。
